8 Fonctionnement
8
Fonctionnement
8.1

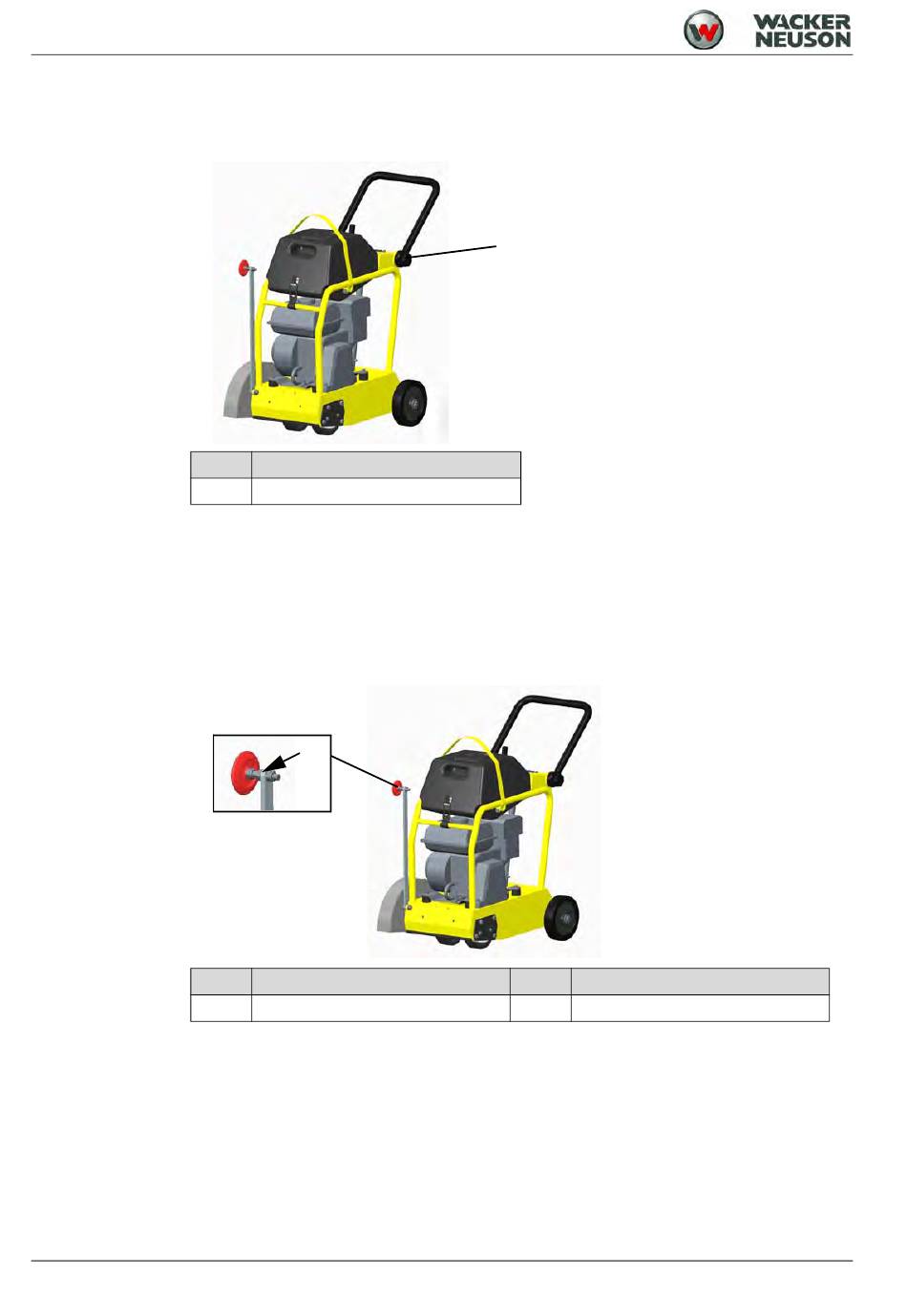

Décalage de la poignée
Pos.
La poignée étrier peut se régler en hauteur selon la taille de l'opérateur et l'utilisation
qui est faite de la machine.
Desserrer les poignée- étoile des deux côtés, faire basculer la poignée dans la po-
sition désirée et bien revisser les deux poignée- étoile
8.2
Ajustement de la roue de relèvement
Pos.
8.2.1
Ajustement de la roue de relèvement
La roue de relèvement sert à faciliter le travail afin de produire des découpes lon-
gues et droites. La roue de relèvement se laisse ajuster avec précision à la position
de découpe désirée en desserrant le écrou et écrou en faisant tourner la.
28
Désignation
1
Poignée- étoile (à gauche/à droite)
1
2
Désignation
1
Roue de relèvement
1
Pos.
Désignation
2
Ècrou
100_0304_op_0006.fm
