8 Fonctionnement
8.7
Démontage du disque de coupe
Pos.

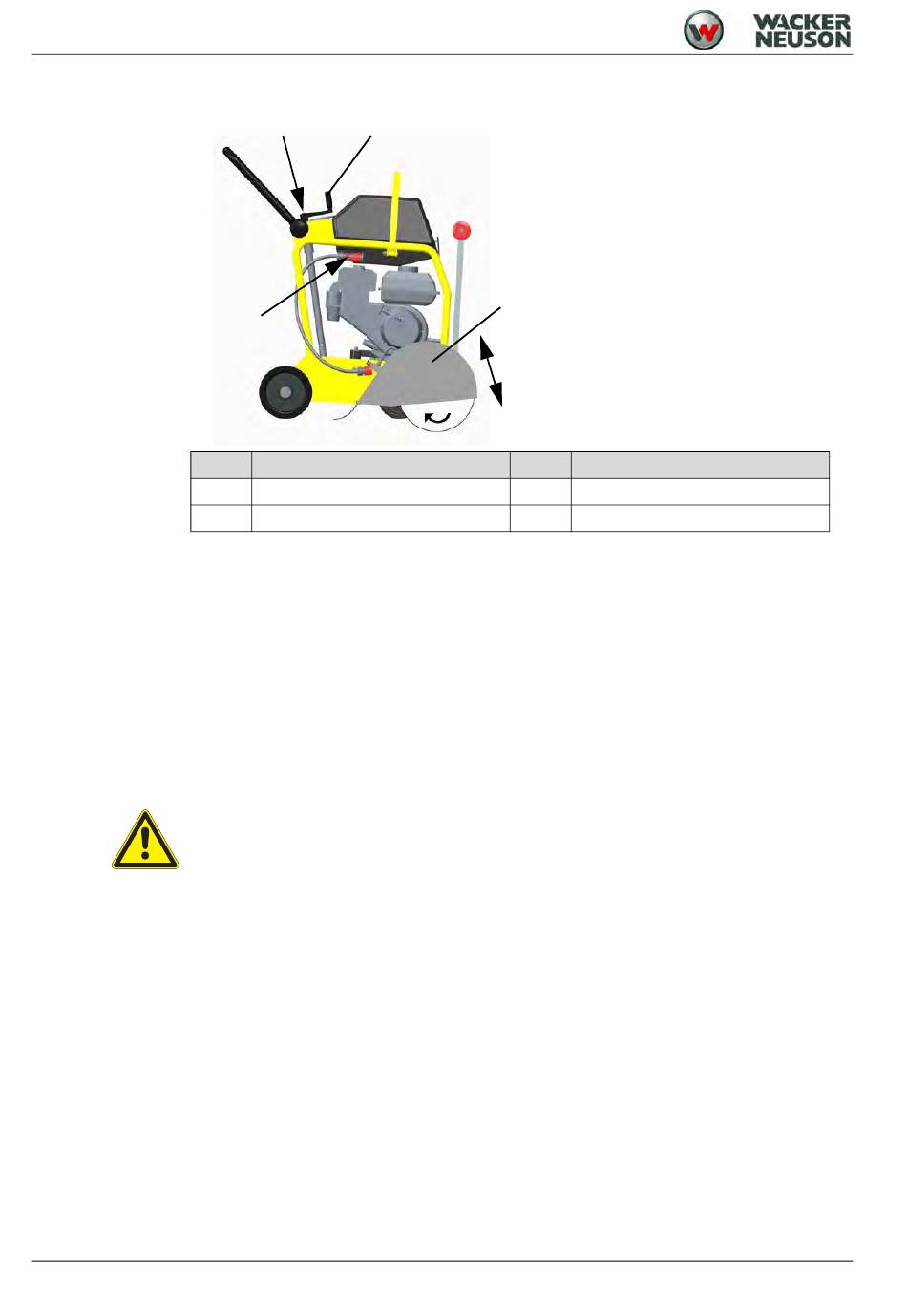

Procédez comme suit pour démonter le disque de coupe :
1. Couper le moteur et l'arrivée d'eau.
2. Faire tourner la manivelle dans le sens horaire jusqu'à ce que le disque ne soit
3. Relever la protection du disque.
4. Desserrer les vis six pans. Maintenir pour cela l'arbre de coupe avec la surface
5. Retirer la rondelle élastique bombée et le disque de coupe.
6. Rabattre de nouveau la protection du disque vers le bas.
Déposer la rondelle élastique bombée et la vis six pans de manière à ce que les
pièces ne soient pas salies. Remonter les deux pièces de la machine pour son
transport !
32
2
4
3
Désignation
1
Protection du disque
2
Moteur
plus plongé dans le sol.
aplatie de la clé.
1
Pos.
Désignation
3
Arrivée d'eau
4
Manivelle
