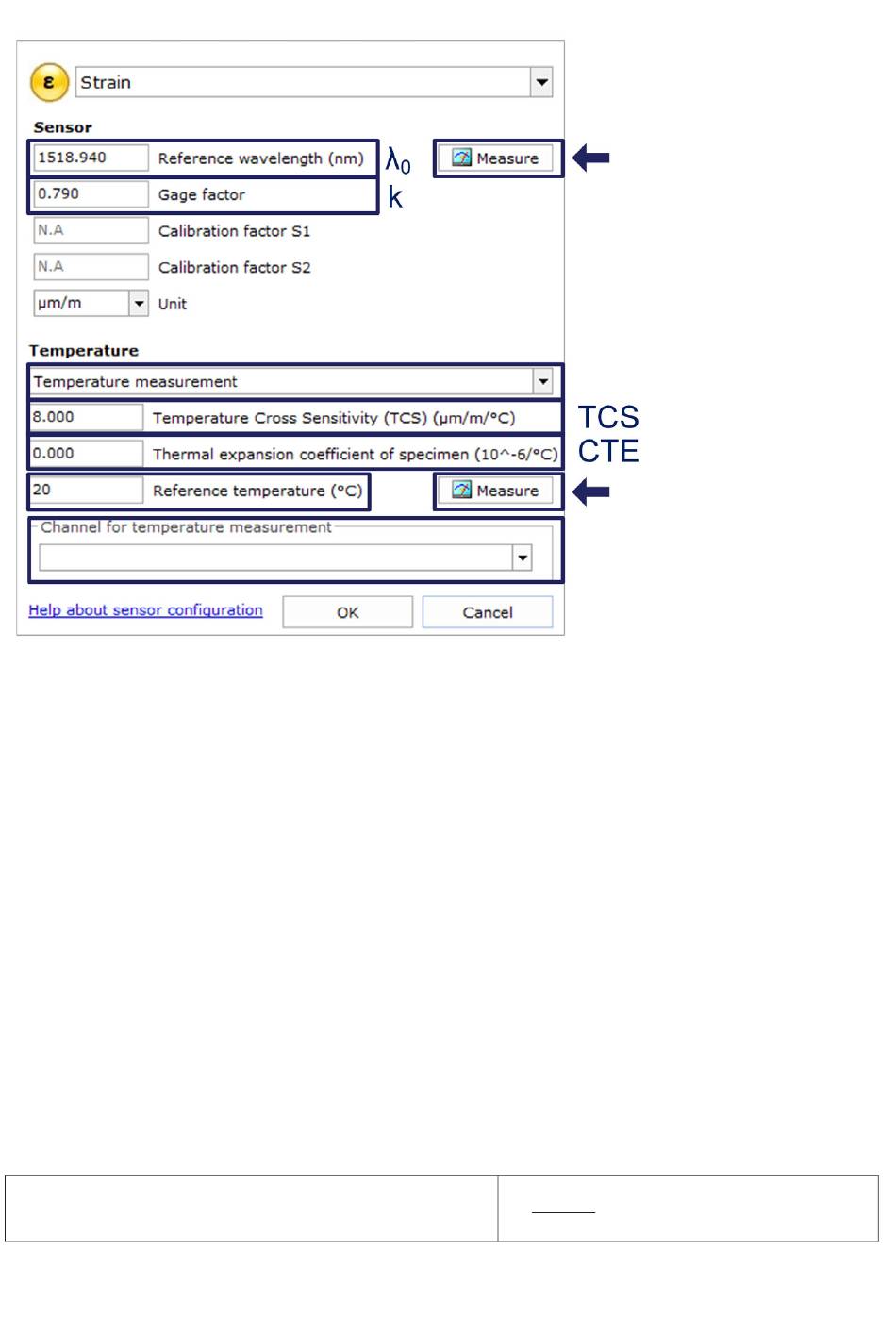

Fig. 5.19
Déformation avec compensation en utilisant un capteur de température
Le facteur de jauge (k) des jauges d'extensométrie optiques est indiqué dans leur
documentation.
Le coefficient de température de la sensibilité (TCS) correspond à l'effet de la
température sur la jauge d'extensométrie, c'est-à-dire la contrainte induite sur la jauge
après installation par un changement de 1 °C de sa température. Cette valeur est
indiquée dans la documentation de la jauge.
Le coefficient de dilatation (CTE) à utiliser est celui du matériau sur lequel est fixée la
jauge d'extensométrie. Cela élimine l'effet de la dilatation du matériau sur la mesure
d'extensométrie. Si cette dilatation ne peut pas être corrigée, utilisez la valeur zéro (0.0).
La longueur d'ondes de référence de la jauge d'extensométrie optique (λ
température de référence (T
d'extensométrie à l'instant où il n'y a aucune déformation et à la température mesurée par
le capteur de température à ce même instant. Ces valeurs sont à mesurer juste après
l'installation. Elles peuvent être saisies à la main ou définies automatiquement suite à une
mesure lancée via le bouton Measure (Mesurer).
Déformation avec compensation en utilisant un
capteur de température
90
) doivent correspondre à la longueur d'ondes de la jauge
0
λ * λ
* (CTE ) TCS)(T * T
0
k @ λ
0
LOGICIEL ASSISTANT MX
) et la
0
)
0
MXFS
