3
FONCTIONNEMENT
3.1
Connecteurs

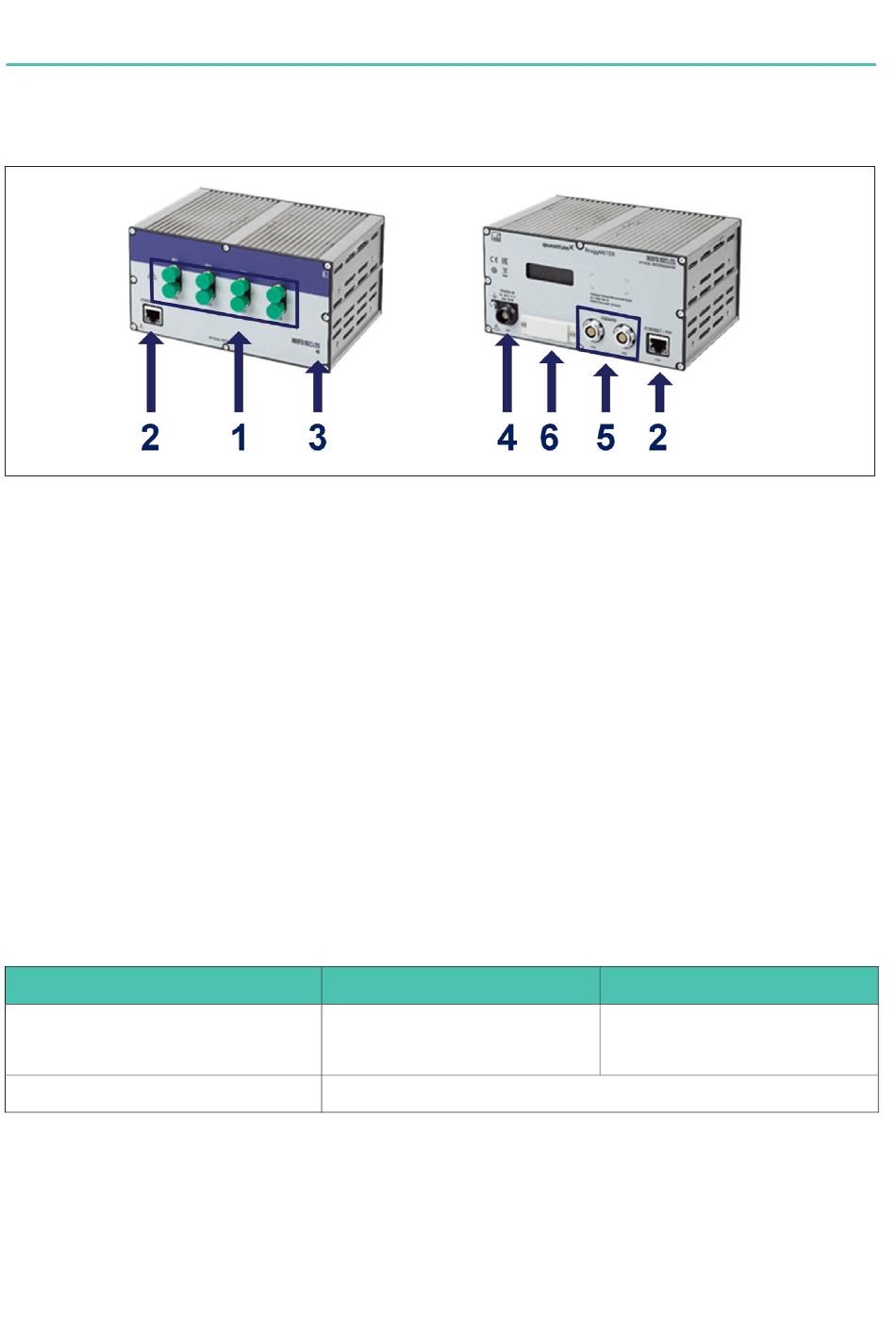

Fig. 3.1
Vues de face et de dos du MXFS
1
Connecteurs optiques (FC/APC ou SC/APC)
2
Connecteurs Ethernet
3
LED d'état
4
Connecteur d'alimentation
5
Connecteurs FireWire
6
Connecteur fond de panier
3.2
Installation
3.2.1
Alimentation
Raccordez les modules à une tension continue. La puissance absorbée et la plage de
tension d'alimentation acceptée d'un module dépendent du modèle.
Puissance absorbée
Tension d'alimentation
18
MXFS SI
35 W au démarrage
13 W en valeur nominale
MXFS DI
35 W au démarrage
18 W en valeur nominale
12 V ... 30 V
