Déformation sans compensation

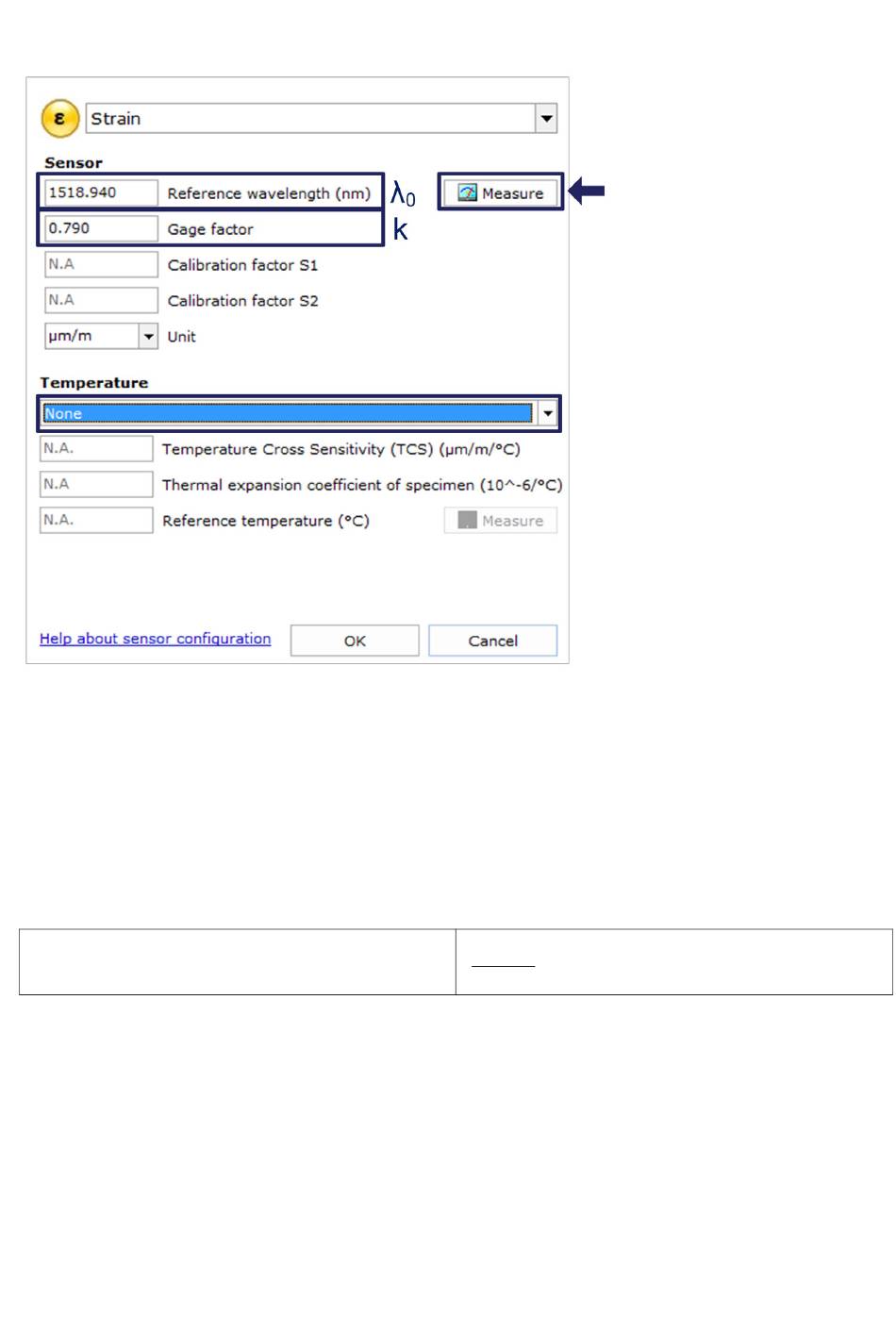

Fig. 5.18
Déformation sans compensation
Le facteur de jauge (k) des jauges d'extensométrie optiques est indiqué dans leur
documentation.
La longueur d'ondes de référence de la jauge d'extensométrie optique (λ
) doit
0
correspondre à la longueur d'ondes de la jauge à l'instant où il n'y a aucune déformation.
Cette valeur est à mesurer juste après l'installation. Elle peut être saisie à la main ou
définie automatiquement suite à une mesure lancée via le bouton Measure (Mesurer).
λ * λ
Déformation
0
k @ λ
0
Déformation avec compensation thermique
En utilisant un capteur de température
Lorsqu'on utilise une voie température pour compenser l'effet de la température sur la
mesure de déformation, il faut s'assurer que les changements de température sont
perçus de la même manière par les deux capteurs. Avec cette méthode, la voie
sélectionnée pour la compensation thermique doit être configurée comme un capteur de
température.
MXFS
89
LOGICIEL ASSISTANT MX
