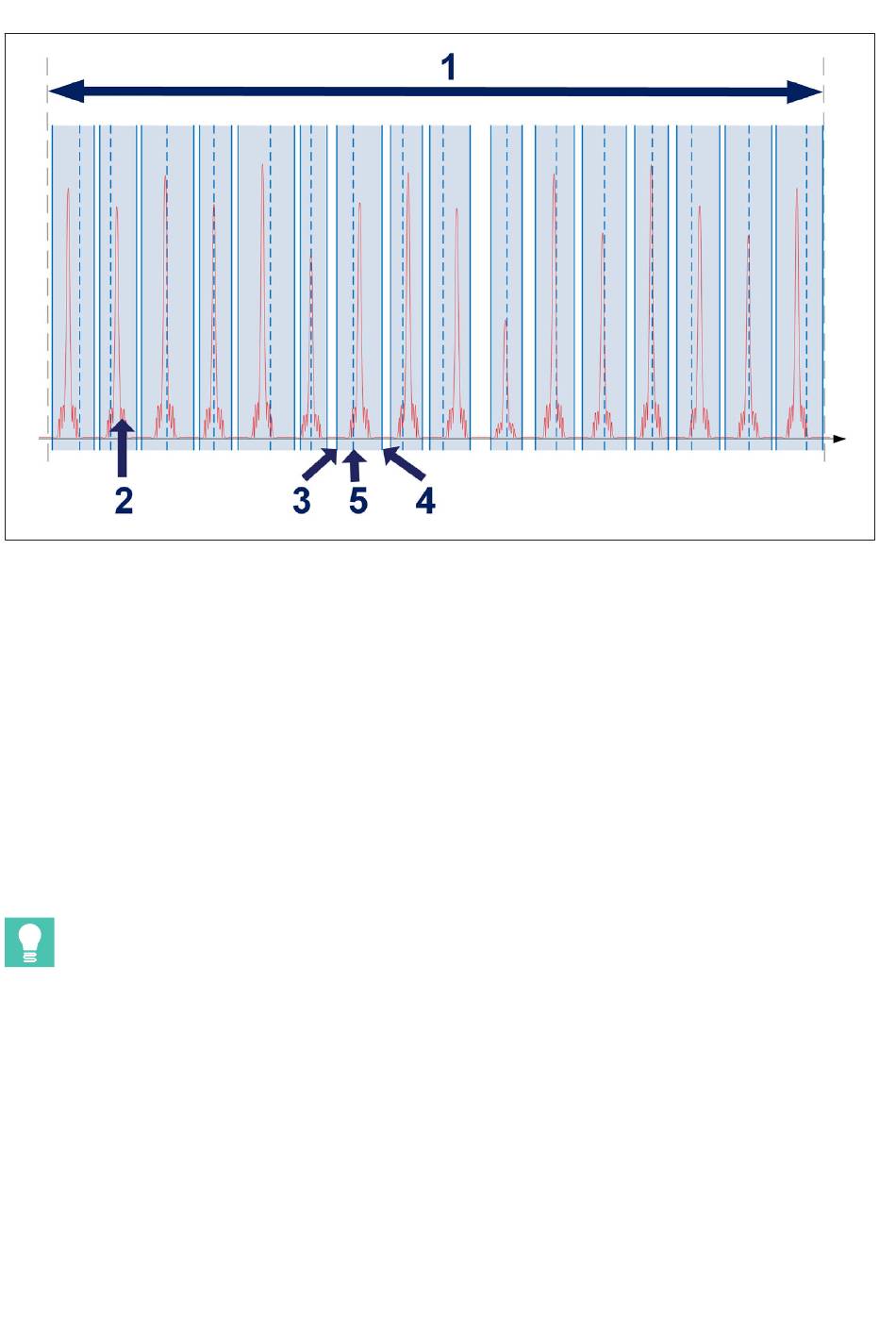

Fig. 3.21
Voies et plages
1
Plage de longueurs d'ondes disponible par connecteur optique (de 1500 nm à
1600 nm)
2
Spectre mesuré de la fibre connectée (réflexion)
3
Longueur d'ondes minimale en nm
4
Longueur d'ondes maximale en nm
5
Longueur d'ondes de référence en nm (valeur qui sert de référence pour la mesure de
la longueur d'ondes relative pour cette voie)
Chaque voie peut correspondre à une plage parmi celles illustrées ci-dessus, peu importe
l'ordre. Les plages ne peuvent pas se chevaucher.
Conseil
La détection automatique et la définition des plages peuvent être exécutées dans
l'Assistant MX ou catman®. Cependant, il n'est pas possible de visualiser le spectre sur le
premier. Pour visualiser le spectre afin de faciliter l'ajustement manuel des plages définies,
utilisez le logiciel catman®Easy fourni.
Certaines limitations applicables dans la définition des voies diffèrent pour les modèles
DI et SI de l'interrogateur MXFS (Tab. 3.1).
