français
3 Principales pièces

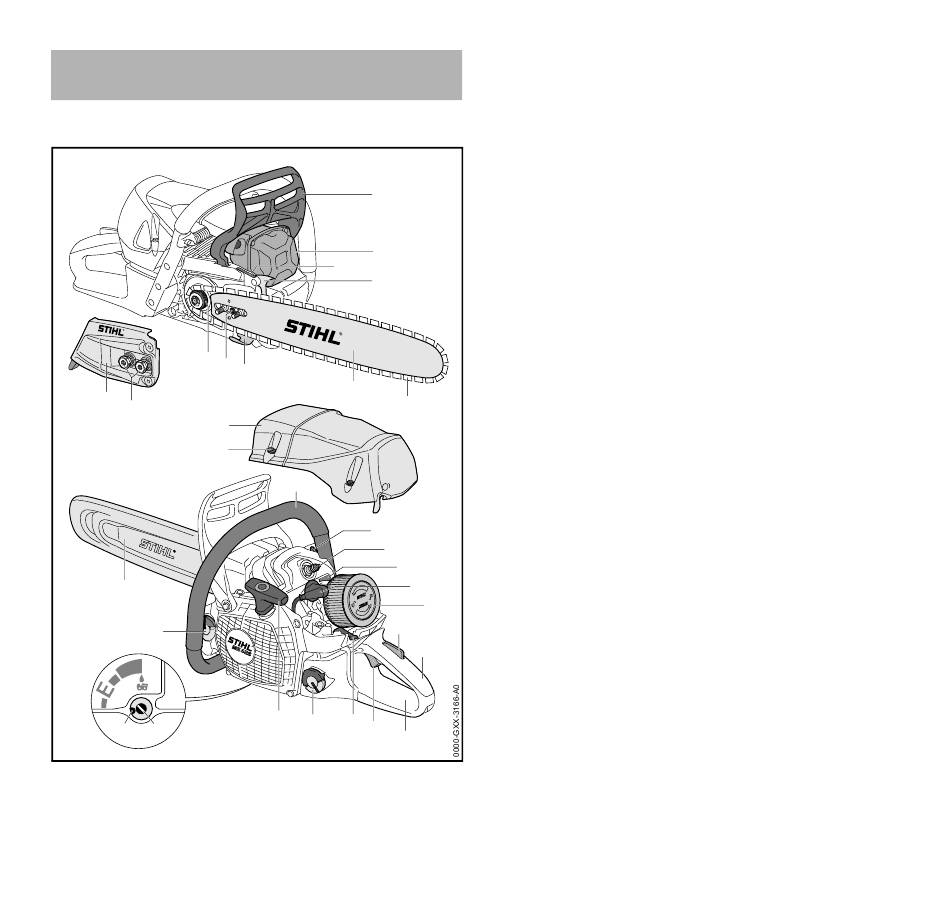

3.1 Tronçonneuse
8
7
9 10
11
12
29
28
26
27
70
All manuals and user guides at all-guides.com
1
2
#
3
6
5
4
13
14
15
16
17
19
20
25 24 23 22
22
21
1 Protège-main avant
Aide à protéger la main gauche de l'opérateur contre les
branches qui dépassent et le contact avec la chaîne
coupante. Sert le levier d'activation pour le frein de
chaîne.
2 Pot d'échappement avec écran pare-étincelles
Réduit le bruit d'échappement du moteur et expulse les
gaz d'échappement à distance de l'opérateur. L'écran
pare-étincelles est conçu pour réduire le risque
d'incendie.
3 Griffe
Aide à maintenir la tronçonneuse stable contre l'arbre
pendant la coupe.
4 Chaîne coupante
Outil de coupe denté composé de gouges, de liens
d'attache et de maillons-guides.
5 Guide-chaîne
Supporte et guide la chaîne coupante.
6 Attrape-chaîne
Aide à retenir la chaîne coupante et réduit le risque de
contact avec l'opérateur dans le cas où la chaîne se
brise ou se détache du guide.
7 Tendeur de chaîne latéral
Permet un réglage précis de la tension de la chaîne.
8 Pignon
Entraîne la chaîne coupante.
9 Couvercle de pignon
18
Recouvre le pignon.
10 Écrous
Fixent le couvercle de pignon à la tronçonneuse.
11 Flasque
Recouvre le filtre à air et le moteur.
12 Verrou de flasque
Verrouillage du flasque.
13 Poignée tubulaire
Poignée pour la main gauche de l'opérateur.
3 Principales pièces
