5.9 PALETTES / COUSSINS APPUI-MOLLETS

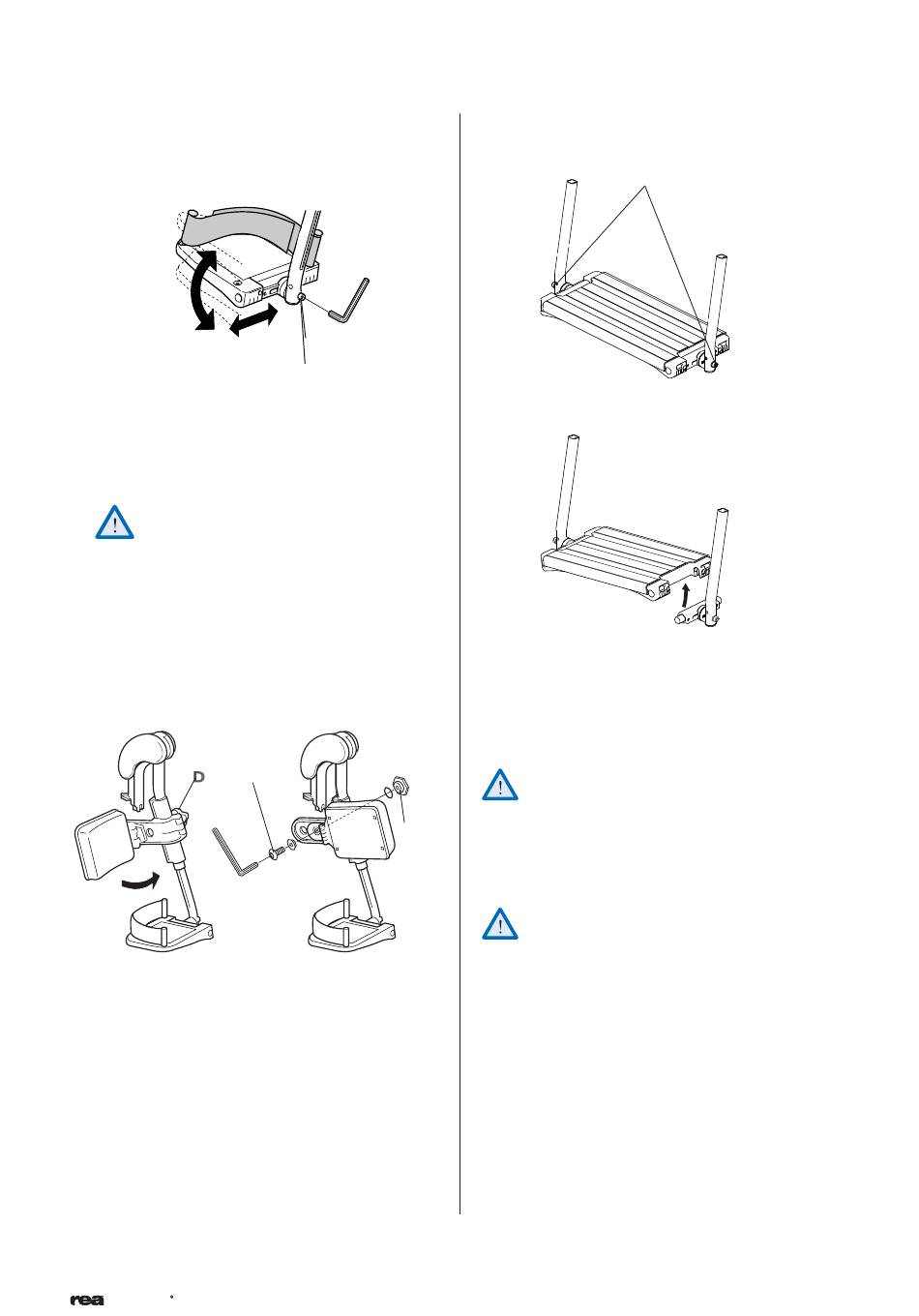

5.9.1 Palettes réglables en inclinaison
Outil : clé Allen de 5 mm
Ajuster l'angle et la profondeur en desserrant la vis (A)
au niveau de l'attachement avec une clé Allen de 5 mm.
Ne rien poser sur la palette lorsque la vis est
desserrée.
Les coussins appui-mollets peuvent être posi-
5.9.2 Coussins appui-mollets
Outil : clé Allen de 5 mm
tionnés selon quatre positions différentes en profondeur.
Faire pivoter le coussin appui-mollets en avant. Desserrer
la vis (B) en utilisant une clé Allen. Oter le large écrou (C)
situé à l'opposé, et le placer à l'endroit désiré. Placer le
coussin appui-mollets sur la nouvelle position, et resserrer
fermement la vis.
La hauteur des coussins appui-mollets peut être facilement
ajustée en utilisant le bouton de blocage (D).
Azalea Azalea
R R
A
B B B B B B
C C C C C C C
5.9.3 Palette monobloc
A
1. L'inclinaison et la profondeur se réglent en dévis-
sant les deux vis de fixation de la palette (A) avec
une clé Allen 5 mm. Positionnez la palette comme
vous le souhaitez, puis resserrez l'ensemble des
vis.
Attention de ne rien poser sur la palette tant
que les vis sont desserrées..
2. La palette monobloc est relevable. Pour cela,
relevez la partie gauche de la palette.
Attention de ne pas vous coincer les doigt lors
de la manipulation de la palette.
