Potences
5.8.2
B
A

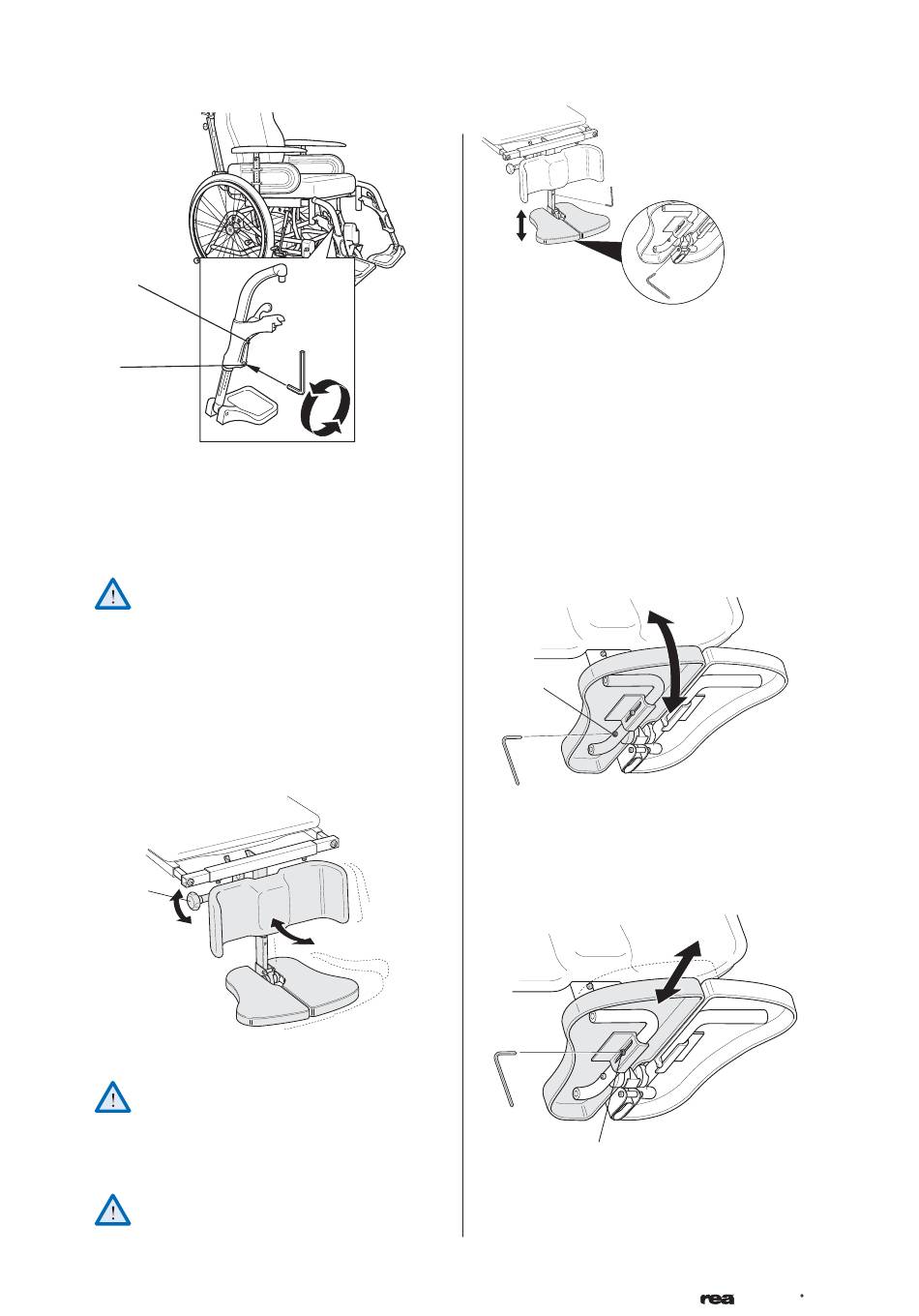

Dévissez les vis (A) avec une clé Allen. Réglez à la
hauteur souhaitée. Revissez la vis.
ATTENTION! Ne touchez pas à la vis (C).
La distance entre la palette et le sol doit être
d'au moins 4 cm.
5.8.3 Repose-jampe central
5.8.3.1 Ajuster à l'angle désiré
A
Ajuster à l'angle désiré en utilisant le bouton (A).
Pour ajuster l'angle du repose-jambe central,
desserrer le bouton d'une main et avec l'autre
main, maintenez la palette de l'autre main, afin
d'éviter de vous coincer les doigts ou de coin-
cer les doigts d'une autre personne.
Lorsque l'assise est inclinée et que le fauteuil
comporte une longueur de repose-jambe
importante et une hauteur d'assise basse, il
se peut que le repose-jambe touche le sol et
provoque des dégâts.
22 22
, réglage en hauteur
5.8.3.2 Régler la hauteur
B
Vous pouvez régler la hauteur de la palette de deux
façons:
I. Desserrer la vis Allen (B) sur le devant du tube
télescopique, placer la palette à la position désirée
et resserrer le tout avec la vis Allen.
2. Desserrer la vis Allen (C) au niveau du maintien
de la palette comme décrit sur le dessin. Ajuster
à la hauteur désirée et revisser.
5.8.3.3 Ajuster l'angle de la palette.
D
Desserrer la vis arrière (D) sur le côté du tube et
régler la palette à l'angle désiré. Resserrer la vis.
Répéter la procédure pour ajuster l'angle de l'autre
palette.
5.8.3.4 ajuster la profondeur de la palette
E
Desserrer la vis de devant (E) située sur le côté du
tube pour ajuster la profondeur de la palette. Revis-
ser lorsque vous avez trouvé la profondeur désirée.
Répéter cette procédure pour ajuster la profondeur
de l'autre palette.
C
