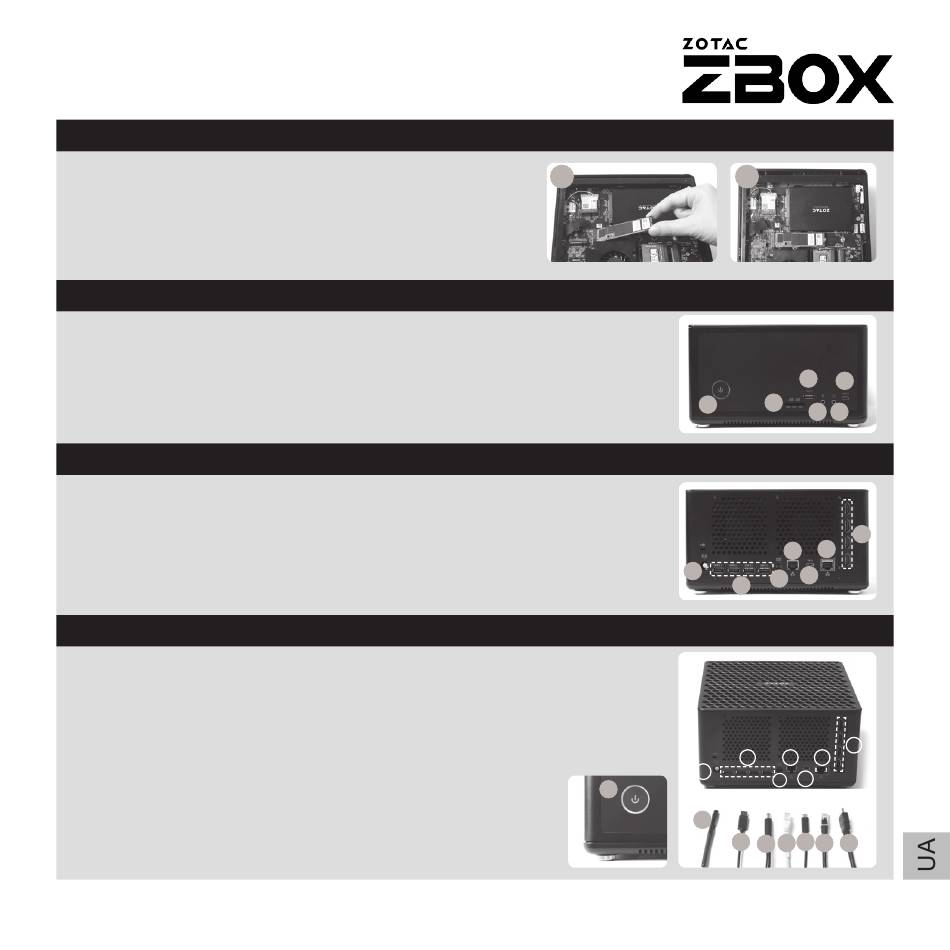

ВСТА Н О ВЛ Е Н Н Я М О Д УЛ Я M . 2 S S D
1. Знайдіть слот M.2 SSD и встановіть модуль M.2 SSD у
слот під кутом в 45 градусів.
2. Обережно натискайте на модуль M.2 SSD, закрутіть
кріпильні гвинти.
Передня панель
1. Кнопка вмикання
2. пристрій читання карт пам'яті (SD/SDHC/SDXC)
3. Порти USB 3.1
4. Вхід для мікрофону
5. Звуковий вихід для колонок або навушників
6. Роз'єм USB 3.1 типу C
Задня панель
1. Конектор для антени WiFi
2. Порти USB 3.1
3. Споживана потужність (DC19.5V)
4. Порти LAN (RJ45)
5. Порт Thunderbolt 3
6. Порти HDMI
Встановлення вашого ZOTAC ZBOX
1. Підключіть антени для WiFi;
2. Підключіть пристрої USB 3.1;
3. Підключіться до домашньої мережі;
4. Підключіть пристрій Thunderbolt 3
5. Підключіть монітор HDMI;
6. Підключіть силовий кабель;
7. Увімкніть ПК.
1
1
1
2
1
7
1
2
2
3
6
2
4 5
6
4
4
5
3
5
2 3 3
4
6
3 4 3 5
6
