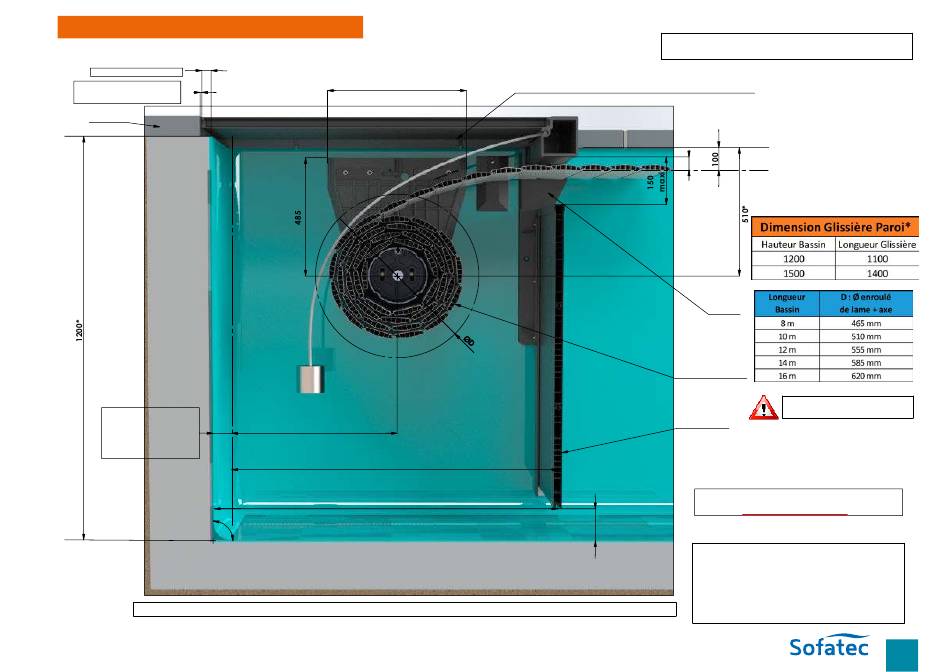

FOSSE AVEC CLOISON PVC
Portance mini = 25mm
Jeu maxi entre la margelle
et caillebotis = 5mm
Margelles
Si rayon d'angle
veuillez soustraire
le rayon d'angle
afin de trouver la longueur L
L = L1 - Rayon d'angle
90°
Les boucles anti-soulèvement doivent être positionnées à l'opposé de l'enrouleur
* En cas de diemensions et configurations différentes, merci de nous consulter
470
L/2*
L*
L1*
Hauteur cloison PVC par rapport au sol = 900mm*
Profondeur sous margelle = 1200mm*
Caillebotis polypropylène, bois exotique, aluminium et PVC
Caillebotis à déterminer selon Ø enroulé de lames et de la
réalisation de la fosse : voir catalogue ou nous consulter.
40mm
mini
Lames PVC
83mm x 17mm ht
Cloison PVC
100mm
maxi
Lorsque la couverture est complètement
Notice de montage Seychelles
Arase
Fil d'eau
Glissière
Le diamètre d'enroulement doit
être hors rayon d'angle éventuel
Les angles de la fosse doivent
être
impérativement
à 90°
fermée sur la piscine,
il faut impérativement que les lames
descendent jusqu'à l'axe
en aluminium pour une
bonne ouverture de la couverture
/ V01-Mars 2021
