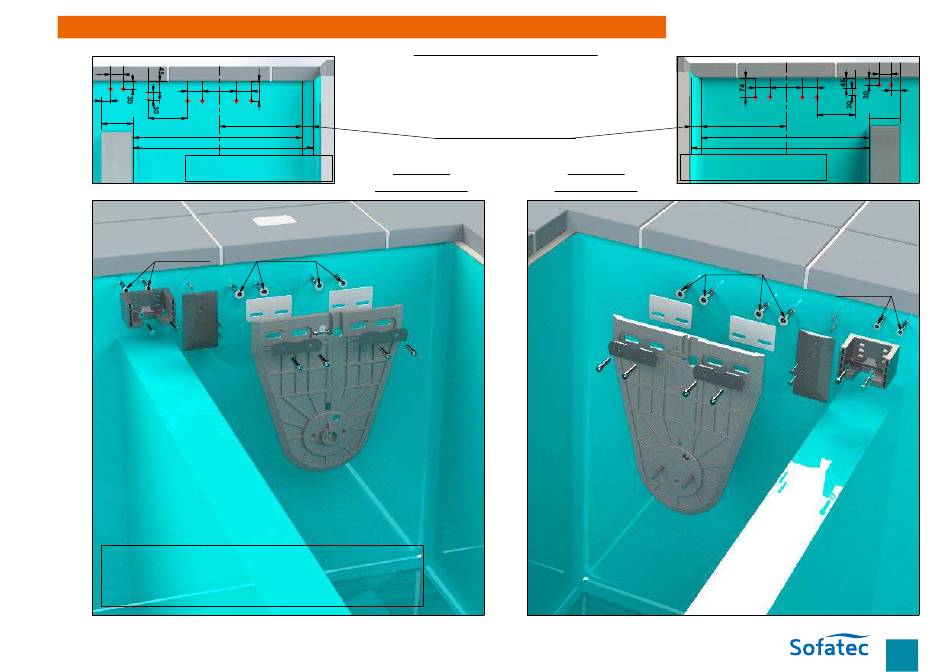

MISE EN PLACE DES FLASQUES MUR MAÇONNÉ OPTION DOUILLE
62
75
=165=
75
18.5*
195*
E*
L*
L1*
Vue de détail
positionnement des perçages
Douille inox M8
Perçage Ø14
Largeur de la fosse intérieure avec mur maçonné = L*
Hauteur mur maçonné = 990mm*
Profondeur bassin sous margelle = 1200mm*
Largeur mur maçonné = 150mm*
Fixation paroi douille inox :
74
L/2*
Fixation
côté moteur :
Douille inox M10
Perçage Ø20
*En cas de dimensions et configurations différentes, merci de nous consulter.
La position horizontale des fixations dépendra des dimensions de fosses et caillebotis, merci de nous consulter.
Si rayon d'angle
veuillez soustraire
le rayon d'angle
afin de trouver la longueur L
L = L1 - Rayon d'angle
Fixation
côté palier :
Notice de montage Seychelles
75
=165=
75
195*
L/2*
L*
L1*
Vue de détail
positionnement des perçages
Douille inoxM10
Perçage Ø20
Douille inox M8
Perçage Ø14
/ V01-Mars 2021
62
18.5*
E*
7
