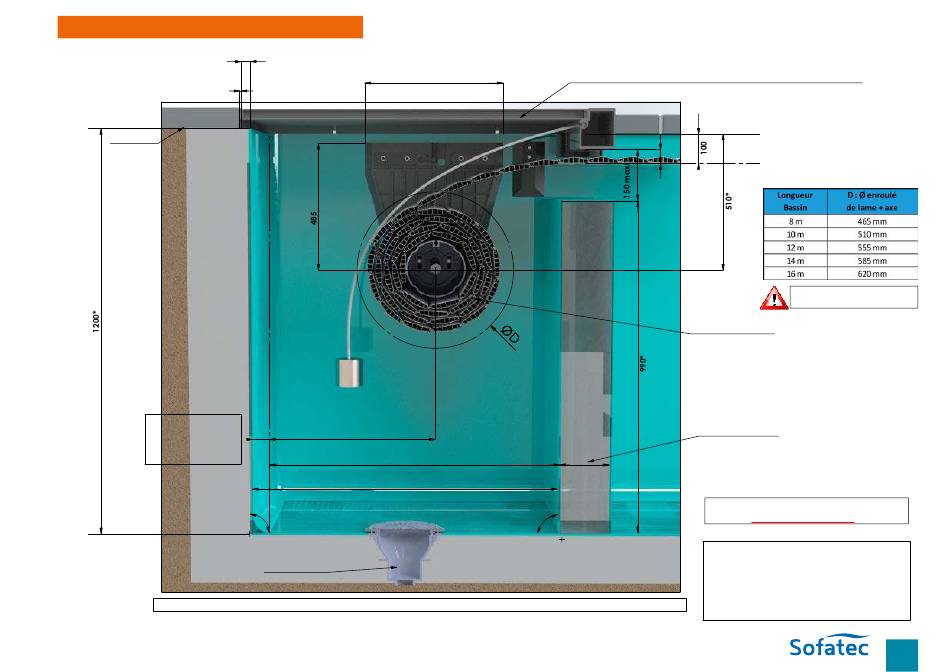

FOSSE AVEC MUR MAÇONNÉ
Portance mini = 25mm
Jeu maxi entre margelle
et caillebotis = 5mm
Margelles
Si rayon d'angle
veuillez soustraire
le rayon d'angle
afin de trouver la longueur L
L = L1 - Rayon d'angle
Les boucles anti-soulèvement doivent être positionnées à l'opposé de l'enrouleur
* En cas de dimensions et configurations différentes, merci de nous consulter
470
L/2*
L*
L1*
90°
Bonde de fond
(Non fourni)
Caillebotis polypropylène, bois exotique, aluminium et PVC
Caillebotis à déterminer selon Ø enroulé de lames et de la
réalisation de la fosse : voir catalogue ou nous consulter.
40mm
Mini
Lames PVC
83mm x 17mm ht
Muret maçonné
E*
Les angles de la fosse doivent
90°
Lorsque la couverture est complètement
Notice de montage Seychelles
/ V01-Mars 2021
Arase
Fil d'eau
Le diamètre d'enroulement doit
être hors rayon d'angle éventuel
être
impérativement
à 90°
fermée sur la piscine,
il faut impérativement que les lames
descendent jusqu'à l'axe
en aluminium pour une
bonne ouverture de la couverture
