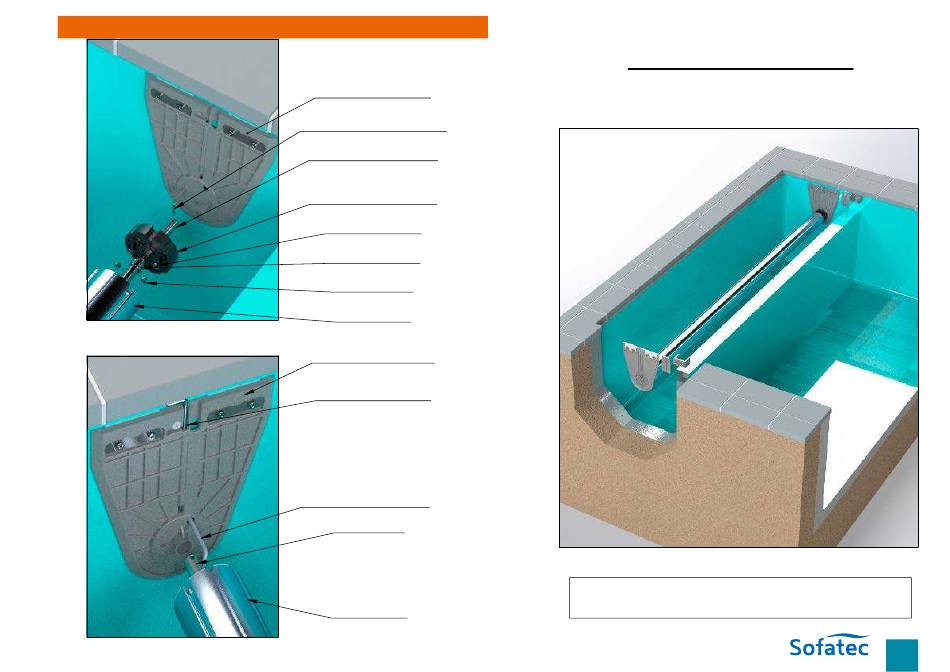

MISE EN PLACE DE L'AXE SUR LES PALIERS
Mise en place de l'axe :
Flasque support palier
Goupille Ø8 longueur 55mm
Arbre inox Ø30 ajustable
Bague noir libre à serrer
sur le support palier
Rondelle inox M10
Bague de serrage
Ecrou inox M10
Axe aliminium
Flasque support moteur
Goupille arbre moteur
Câble électrique moteur
Arbre moteur
Assembler l'axe aluminium côté moteur puis du côté support palier
en réglant l'arbre inox Ø30 à la bonne longueur en
Axe aliminium
serrant la bague de serrage contre le palier noir de l'axe
13
Notice de montage Seychelles
/ V01-Mars 2021
