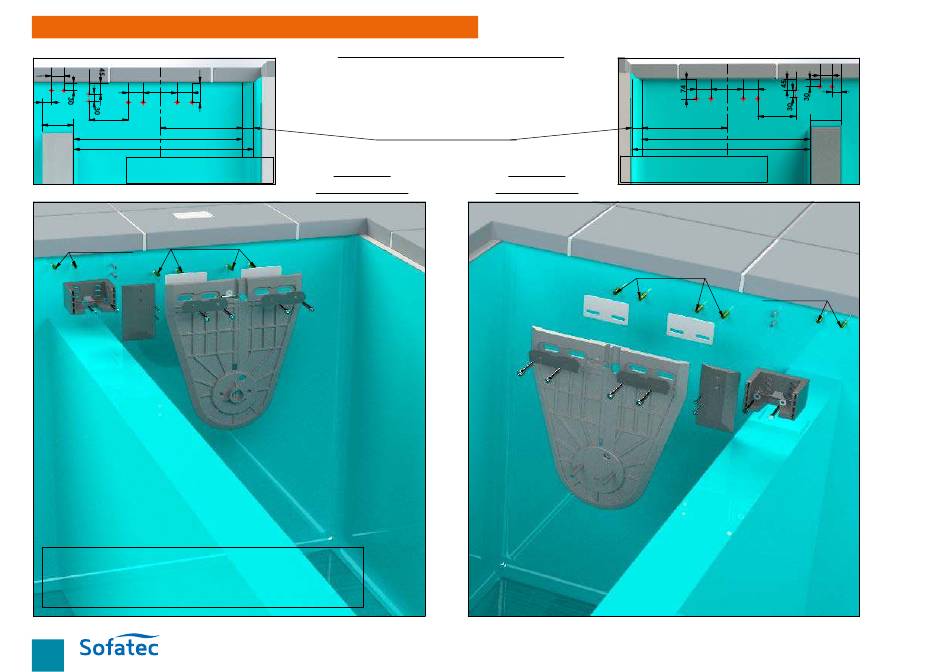

MISE EN PLACE DES FLASQUES MUR MAÇONNÉ
62
75
=165=
75
74
18.5*
195*
150*
L/2*
L*
L1*
Vue de détail
positionnement des perçages
Cheville laiton M10
Cheville laiton M8
Perçage Ø12
Perçage Ø10
Largeur de la fosse intérieure avec mur maçonné = L*
Hauteur mur maçonné = 990mm*
Profondeur bassin sous margelle = 1200mm*
Largeur mur maçonné = 150mm*
6
FABRICANT DE
Fixation paroi cheville à frapper :
Si rayon d'angle
veuillez soustraire
le rayon d'angle
afin de trouver la longueur L
L = L1 - Rayon d'angle
Fixation
côté moteur :
*En cas de dimensions et configurations différentes, merci de nous consulter.
La position horizontale des fixations dépendra des dimensions de fosses et caillebotis, merci de nous consulter.
COUVERTURES AUTOMATIQUES
DE PISCINES
Vue de détail
Fixation
positionnement des perçages
côté palier :
Cheville laiton M10
Perçage Ø12
62
75
=165=
75
18.5*
195*
150*
L/2*
L*
L1*
Cheville laiton M8
Perçage Ø10
