INSTALLATION DES ACCESSOIRES
94

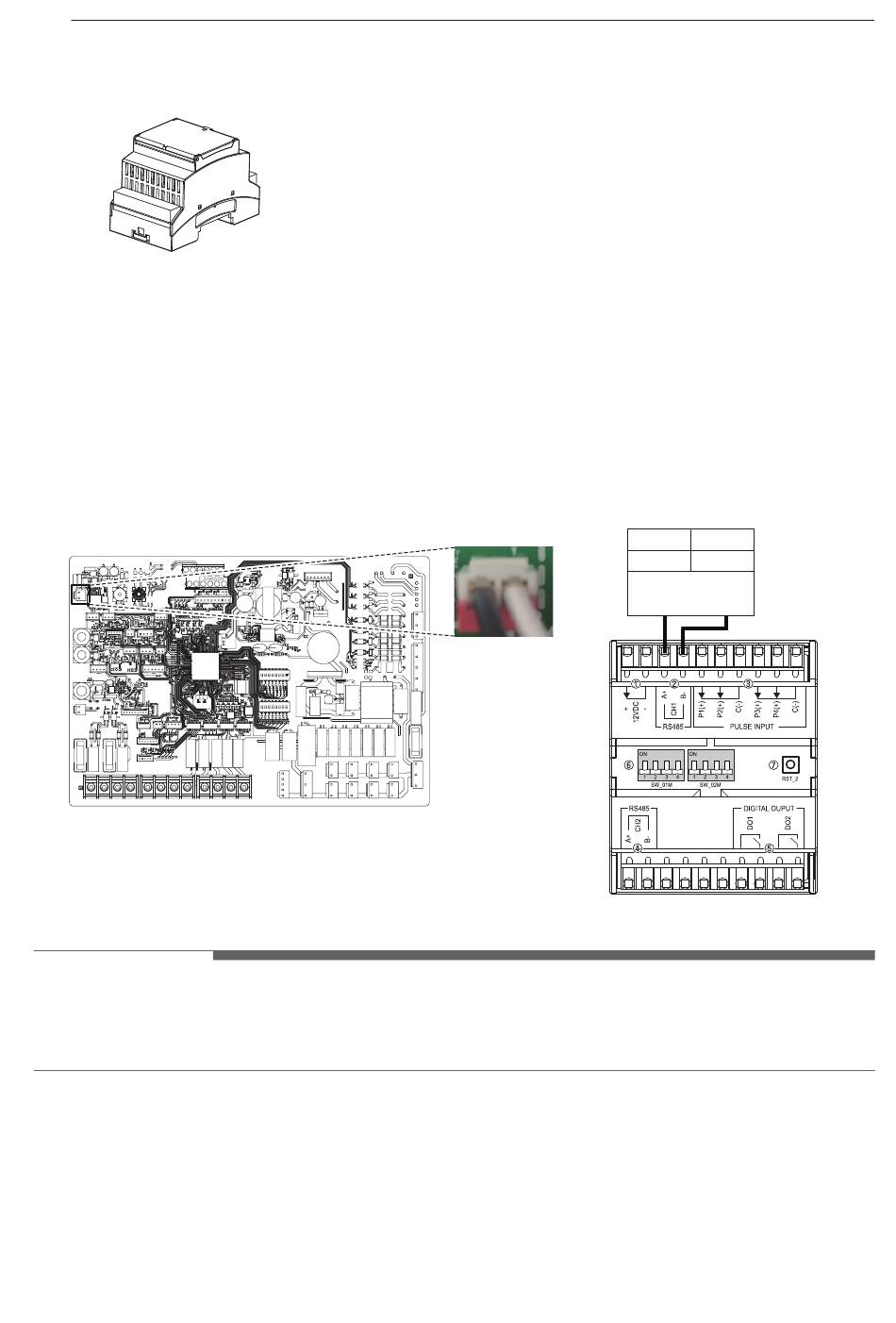

[Pièces de l'interface du compteur]
Corps de l'interface du compteur
Suivez les procédures ci-dessous Étape 1 ~ Étape 4.
Étape 1. Vérifiez si le courant de l'appareil est coupé.
Étape 2. Démontez les panneaux avant et distinguez le boîtier de commande (intérieur) de l'appareil.
Étape 3. Vérifier si le harnais (Blanc) est inséré complètement dans le PCB de l'unité intérieure
(CN_MODBUS).
Étape 4. Raccordez complètement le contrôleur tiers au bornier 2(21/22).
PCB d'intérieur
REMARQUE
• Si le port CN_MODBUS est utilisé pour établir une liaison avec un contrôleur tiers, le module
de mesure ne peut pas être connecté en même temps.
• Reportez-vous au manuel de PENKTH000 pour plus d'informations.
CN_MODBUS
Interface du compteur
TB 2
21 : Noir
21 22
22 : Blanc
A B
CONTRÔLEUR
TIERCE PARTIE
