48 Colis MR298 ou MR299
Montage du panneau de porte foyère et de la traverse inférieure

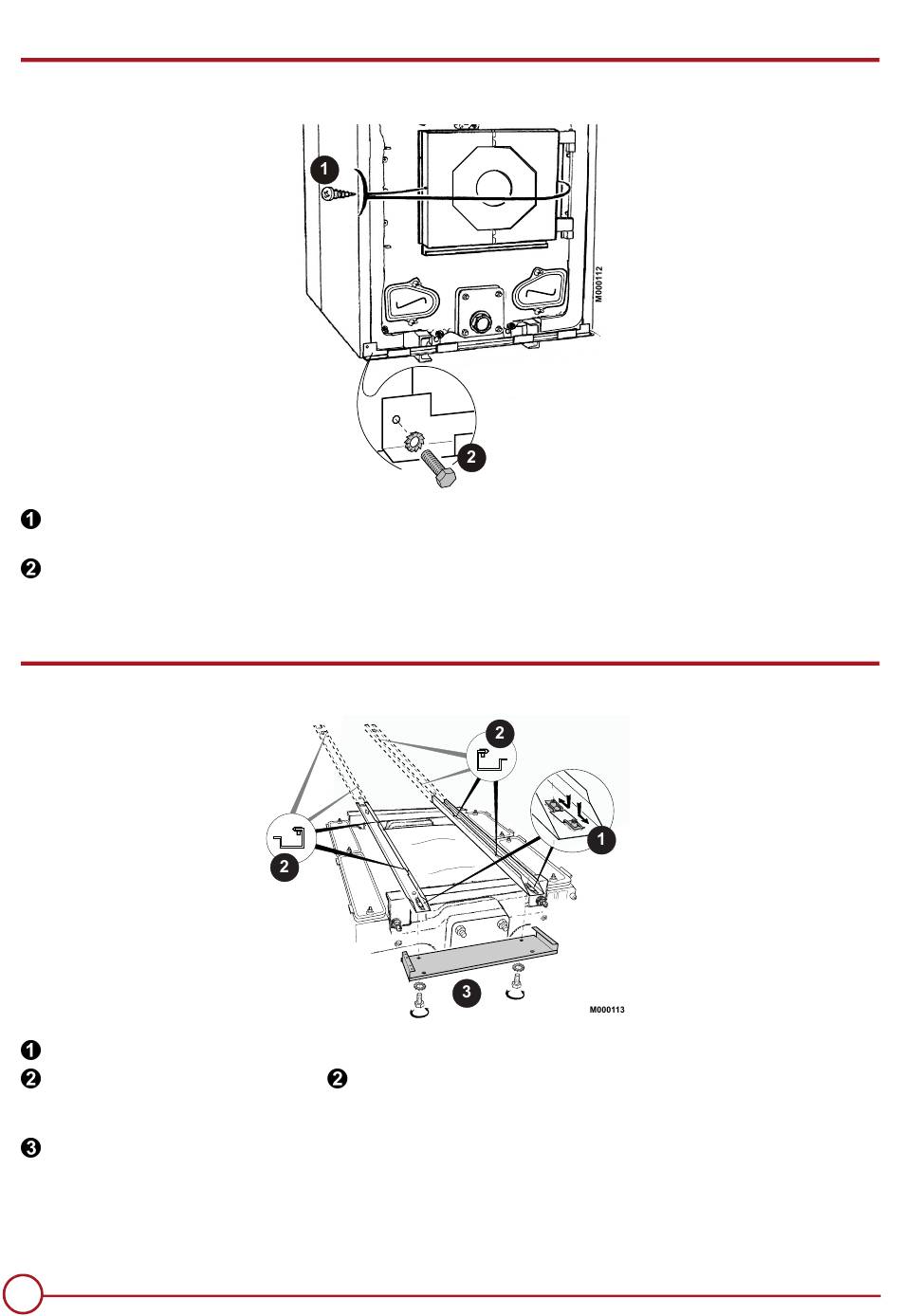

Mettre en place le panneau de porte foyère (colis MR298 ou MR299) et le fixer par 2 vis à tôle Ø 3.94 x 12.7.
Le panneau de porte foyère peut être coupé en 2 au niveau des micro-jonctions.
Fixer la traverse inférieure support de jaquette (colis MR298 ou MR299) par 2 vis H6 x 20 + 2 rondelles à dents.
49 Colis MR298 ou MR299
Montage du support de tableau (pour tous tableaux)
Monter les 4 écrous "Rapid" à l'avant des chemins de câble.
Monter les écrous "Rapid" dans les encoches
4 écrous "Rapid" pour les chaudières de 7 à 17 éléments.
8 écrous "Rapid" pour les chaudières de 18 à 25 éléments.
Fixer le support de tableau (colis MR298 ou MR299) sous les 2 chemins de câble par 2 vis H8 x 16 + 2 rondelles à dents.
44
:
NXR5 Progress
18/03/2016 - 300029098-03
