40 NXR5-18 à NXR5-25 : Colis FA16 à FA24

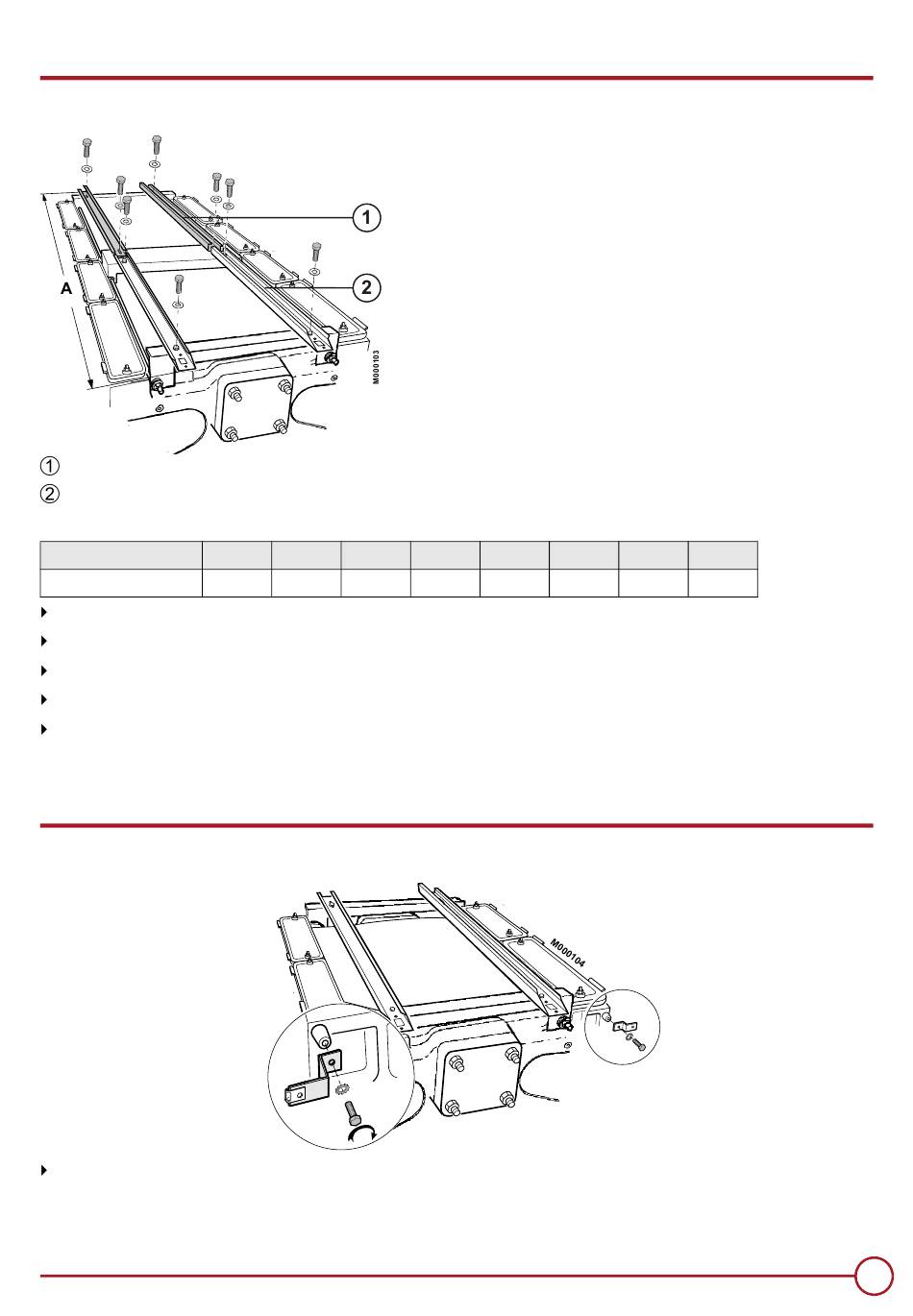

Montage des chemins de câbles
Colis FA16
Colis FA16 à FA24
Nombre d'éléments
Longueur (mm) - A
Poser les chemins de câble partie biseautée à l'avant.
Visser à l'aide de 2 vis H8 x 16 + rondelles L8 en partant du troisième trou à l'avant et en face de l'écrou spécial.
Visser l'arrière des chemins de câble sur la pièce intermédiaire à l'aide de 2 vis H8 x 16 + rondelles L8.
Poser les 2 chemins de câble complémentaires dans le prolongement des chemins de câble avant.
Fixer à l'avant sur la pièce intermédiaire et à l'arrière sur la traverse à l'aide de 4 vis H8 x 16 + rondelles L8.
41 Colis MR298 ou MR299
Montage des équerres de positionnement de l'habillage
Fixer les équerres de positionnement (colis MR298 ou MR299) sur les bossages supérieurs droit et gauche de l'élément avant : 2 vis H8
x 16 + 2 rondelles à dents (clé de 13).
18/03/2016 - 300029098-03
18
19
20
2510
2600
2800
21
22
23
2910
3000
3110
NXR5 Progress
2. Montage NXR5 Progress
24
25
3200
3310
37
