14
Arrière
Avant

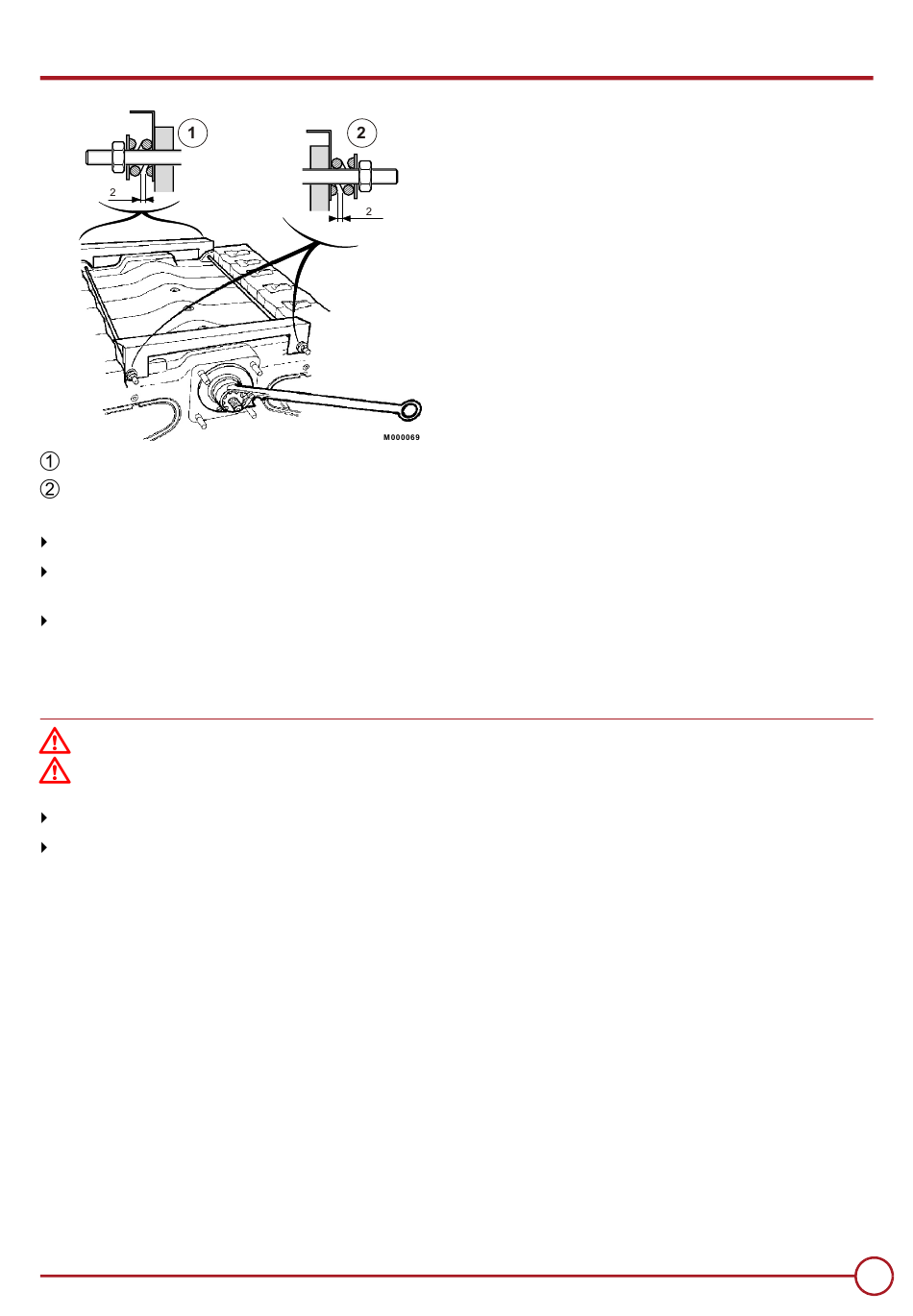

Mettre en place les deux tiges d'assemblage supérieures dans les deux oreilles de la façade avant et de la façade arrière.
Monter les 2 traverses (livrées dans le colis MR298/MR299) plis vers l'arrière et les fixer sur chaque tige par un ressort de dilatation, 1
écrou et 1 rondelle.
Enlever l'outil de montage.
Le montage des tiges d'assemblage s'effectue d'arrière en avant.
Il est important de mettre les tiges dans les trous indiqués sur les schémas (les oreilles sur les éléments prévus pour le passage
des tiges d'assemblage présentent 2 trous).
Placer sur chaque tige, vers l'arrière le ressort de dilatation et sa rondelle.
Arrêter le serrage des écrous lorsque l'espace libre entre les spires du ressort est de l'ordre de 1 mm.
18/03/2016 - 300029098-03
Montage des tiges d'assemblage latérales
NXR5 Progress
2. Montage NXR5 Progress
15
