9. Remplacer la barrière Mylar et faire glisser à nouveau le capot sur la source de courant.
Positionner la poignée sur les trous à la partie supérieure du capot puis fixer le capot
avec les 2 vis.
10. Reconnecter l'alimentation électrique et rebrancher le gaz d'alimentation.
Remplacer la cartouche filtrante du gaz
1. Couper l'alimentation (OFF), déconnecter le cordon d'alimentation et débrancher
le gaz d'alimentation.
2. Déposer le capot de la source de courant.
3. Démonter le tuyau d'évacuation du système d'évacuation au fond de la base de la source
de courant.
4. Comprimer le collier du tuyau d'alimentation de gaz et tirer le tuyau de gaz du raccord.
5. Dévisser l'écrou qui retient le filtre dans le support. Incliner le fond du filtre en l'écartant
de la source de courant.
6. Dévisser la cuve de filtre du corps et la déposer.

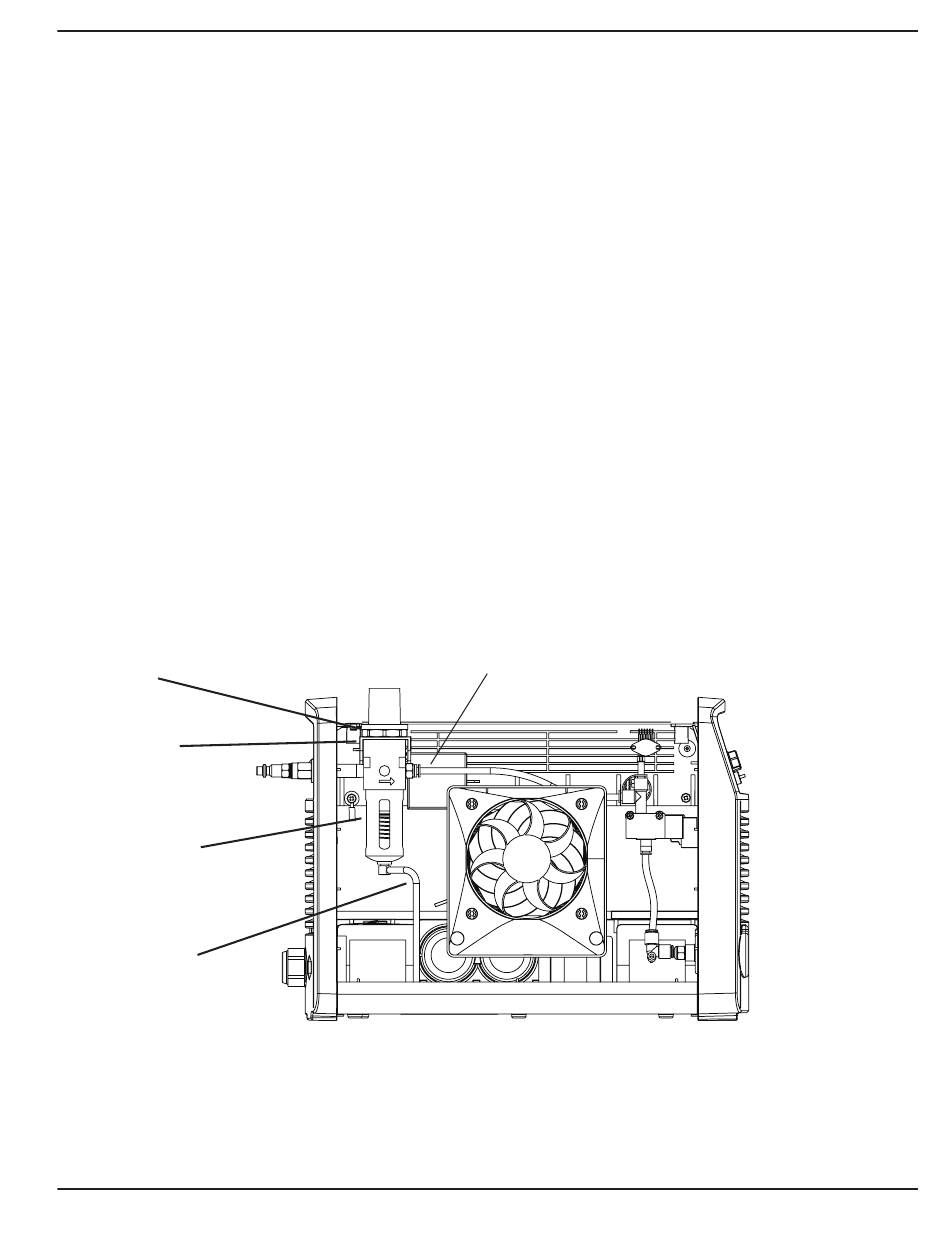

Écrou
Support
Cuve de filtre
Tuyau
d'évacuation
7. Dévisser la cartouche du corps du filtre en prenant garde de ne pas permettre à la cartouche
de tourner.
8. Visser la nouvelle cartouche dans le corps du filtre.
powermax45
Manuel de l'opérateur
ENTRETIEN ET RÉPARATION
Tuyau d'alimentation de gaz
6-11
