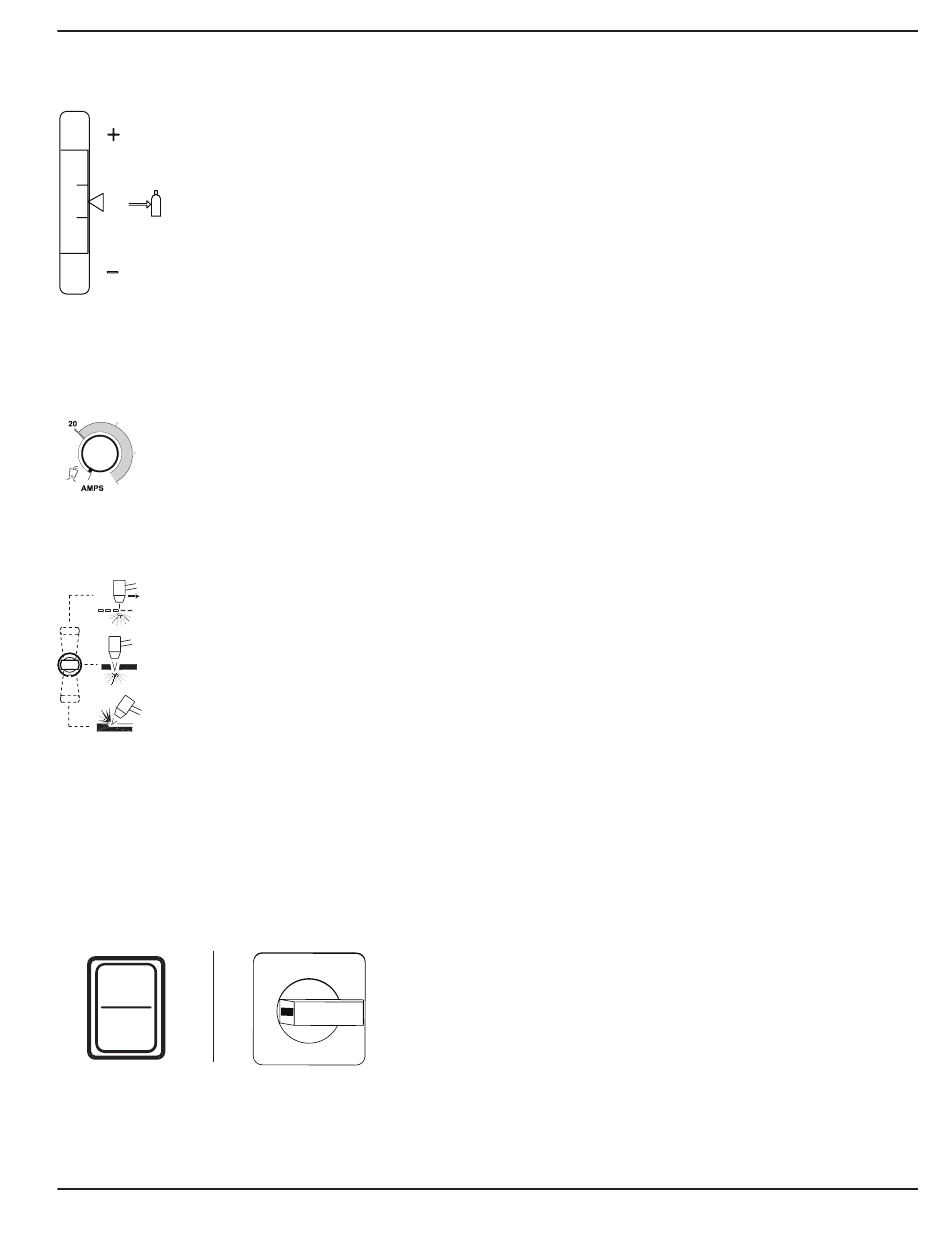

DEL de pression du gaz et barre de pression (vert ou jaune)
Quand le voyant à DEL (vert) dans la barre de pression s'allume et est centré
dans la barre verticale, la pression du gaz est bien réglée pour le mode de coupage
choisi avec le sélecteur de mode. Si la pression est trop haute pour le mode choisi,
l'indicateur dans la barre de pression se trouvera au-dessus du point médian
de la barre. Si elle est trop basse, le voyant se trouvera au-dessous du point médian.
Aux points supérieurs et inférieurs sur la barre, le voyant jaune s'allume.
Si le voyant se trouve à la partie la plus basse de la barre et clignote, alors
la pression du gaz est inférieure à la pression minimale prescrite.
Bouton de réglage d'intensité
30
Régler ce bouton à la position d'essai de gaz (à fond vers la gauche) avant
40
de régler la pression du gaz avec le bouton du détendeur de pression sur la source
de courant. Après avoir réglé la pression du gaz, tourner le bouton vers la droite pour
45
régler l'intensité de sortie. La torche ne s'amorce pas si le bouton est en position
essai de gaz.
Sélecteur de mode et DEL
On peut régler le sélecteur de mode sur 3 positions :
• Arc pilote continu pour couper le métal déployé ou les grilles (partie supérieure).
• Arc pilote non continu pour couper les tôles (milieu).
• Gougeage (bas).
Après avoir modifié le sélecteur de mode, vérifier que la pression du gaz est
encore bien réglée. Différents modes de coupage nécessitent différents réglages
de la pression.
Commandes arrière
CSA/230 V CE
I
O
powermax45
Manuel de l'opérateur
400 V CE
I
Interrupteur d'alimentation ON (I)/OFF (O)
Actionner la source de courant et ses circuits
O
de commande.
FONCTIONNEMENT
5-3
