Panasonic KX-TDA600 Manuel Installateur page 175

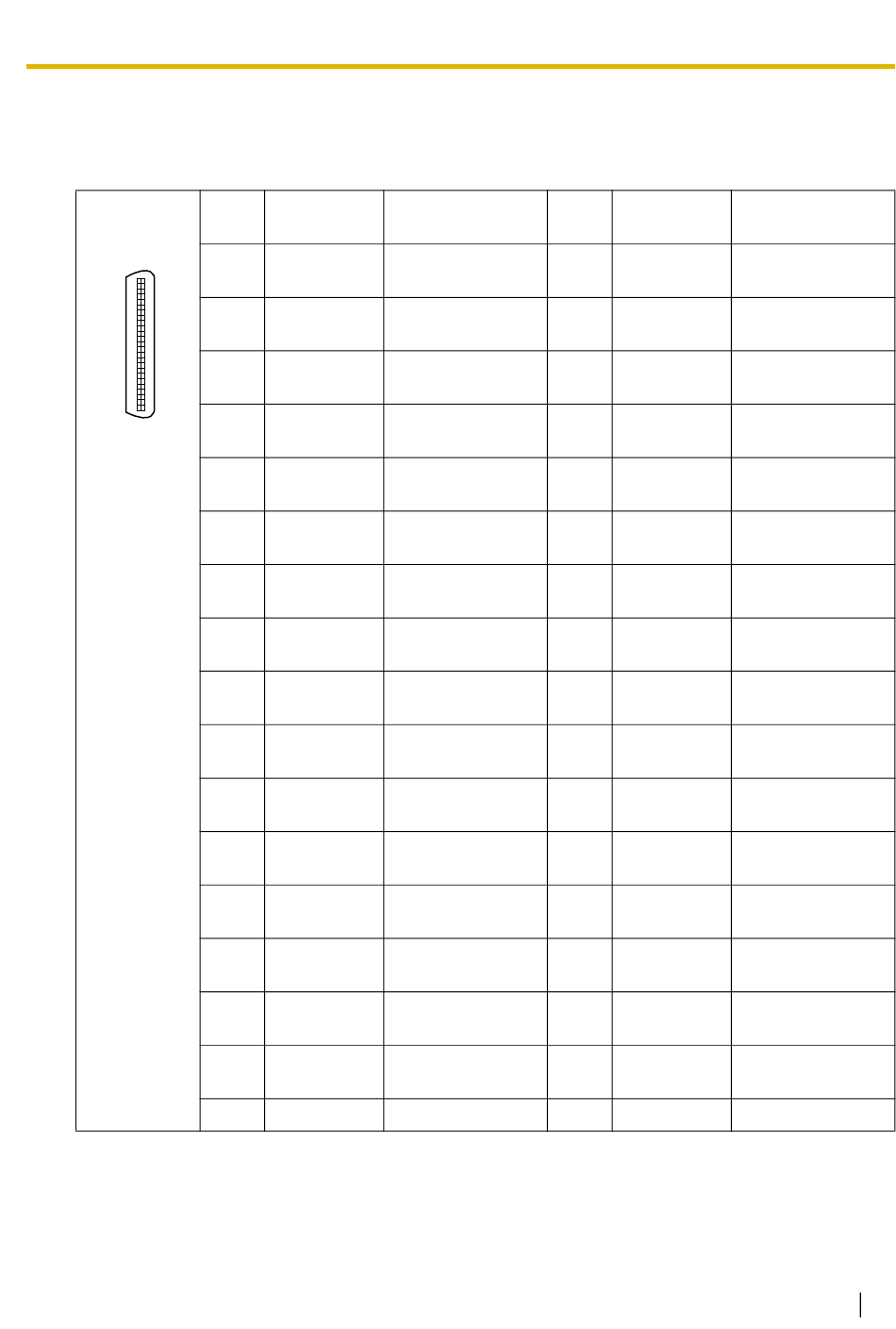

Désignation des broches
Connecteur Amphenol
N°
1
50 25
2
3
4
26 1
5
6
7
8
9
10
11
12
13
14
15
16
17-25
Nom de Fonction
signal
D2A Port de données 1
(Bas)
D2B Port de données 2
(Bas)
D2C Port de données 3
(Bas)
D2D Port de données 4
(Bas)
D2E Port de données 5
(Bas)
D2F Port de données 6
(Bas)
D2G Port de données 7
(Bas)
D2H Port de données 8
(Bas)
D2I Port de données 9
(Bas)
D2J Port de données 10
(Bas)
D2K Port de données 11
(Bas)
D2L Port de données 12
(Bas)
D2M Port de données 13
(Bas)
D2N Port de données 14
(Bas)
D2O Port de données 15
(Bas)
D2P Port de données 16
(Bas)
Réservé –
2.7 Informations à propos des cartes de poste
N° Nom de
signal
26 D1A
27 D1B
28 D1C
29 D1D
30 D1E
31 D1F
32 D1G
33 D1H
34 D1I
35 D1J
36 D1K
37 D1L
38 D1M
39 D1N
40 D1O
41 D1P
42-50 Réservé
Fonction
Port de données 1
(Haut)
Port de données 2
(Haut)
Port de données 3
(Haut)
Port de données 4
(Haut)
Port de données 5
(Haut)
Port de données 6
(Haut)
Port de données 7
(Haut)
Port de données 8
(Haut)
Port de données 9
(Haut)
Port de données 10
(Haut)
Port de données 11
(Haut)
Port de données 12
(Haut)
Port de données 13
(Haut)
Port de données 14
(Haut)
Port de données 15
(Haut)
Port de données 16
(Haut)
–
Manuel Installateur 175
