ETAPE 5
51
39
1

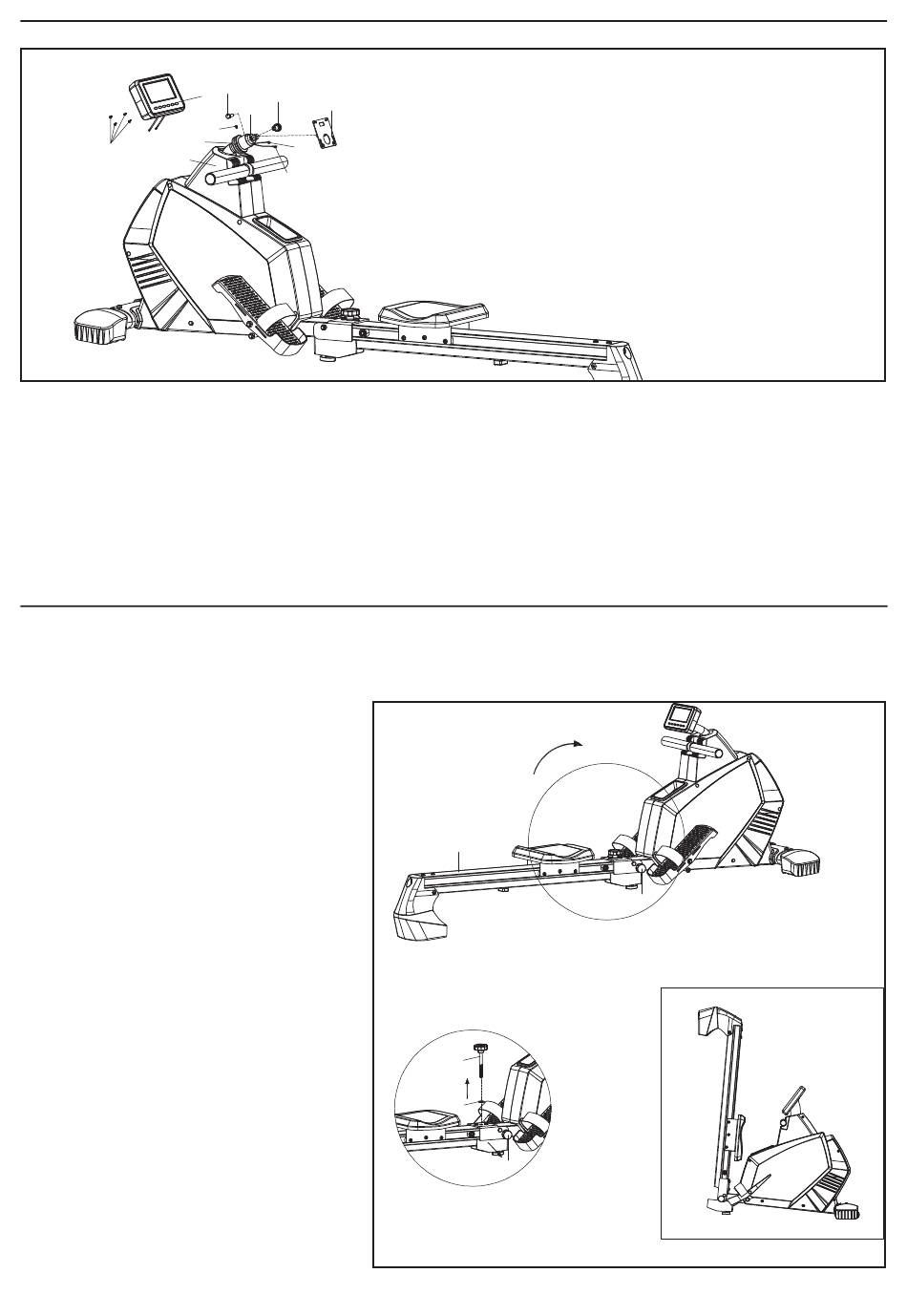

1. Tirez le faisceaux et le faisceaux bas (37) du trou de la plaque (45) puis fixez la plaque (45) au support
de console (42) à l'aide d'un boulon hexagonal (43) et de la molette (44).
2. Connectez le faisceaux (49) et le faisceaux bas (37) aux câbles de la console (38) puis vérouillez la con-
sole (38) au support de console sur le cadre principal (1) avec une vis (39).
Votre machine est maintenant prête à être utilisée.
COMMENT PLIER LE RAMEUR
Après son utilisation, votre rameur peux
être plié.
Pour cela, il vous faudra déviser le boulon
de serrage (15) et (2).
Pliez ensuite la poutre principale (22) puis
fixez le sur la structure principale à l'aide
de la rondelle (35) et le boulon de serrage
(2).
Enfin, dévissez le boulon de serrage (2)
situé à l'arrière de la poutre principale et
pliez le pied de support (27) puis fixez le
sur la poutre principale (22) avec le boulon
de serrage (2).
Faites les étapes à l'inverse afin de dé-
plier l'appareil et l'utiliser à nouveau.
Notez : afin d'éviter une mauvaise utili-
sation, veuillez bien serrez les boulons
de serrages avant l'utilisation du ra-
meur.
