ETAPE 3
16
6
15
15
17
27
18

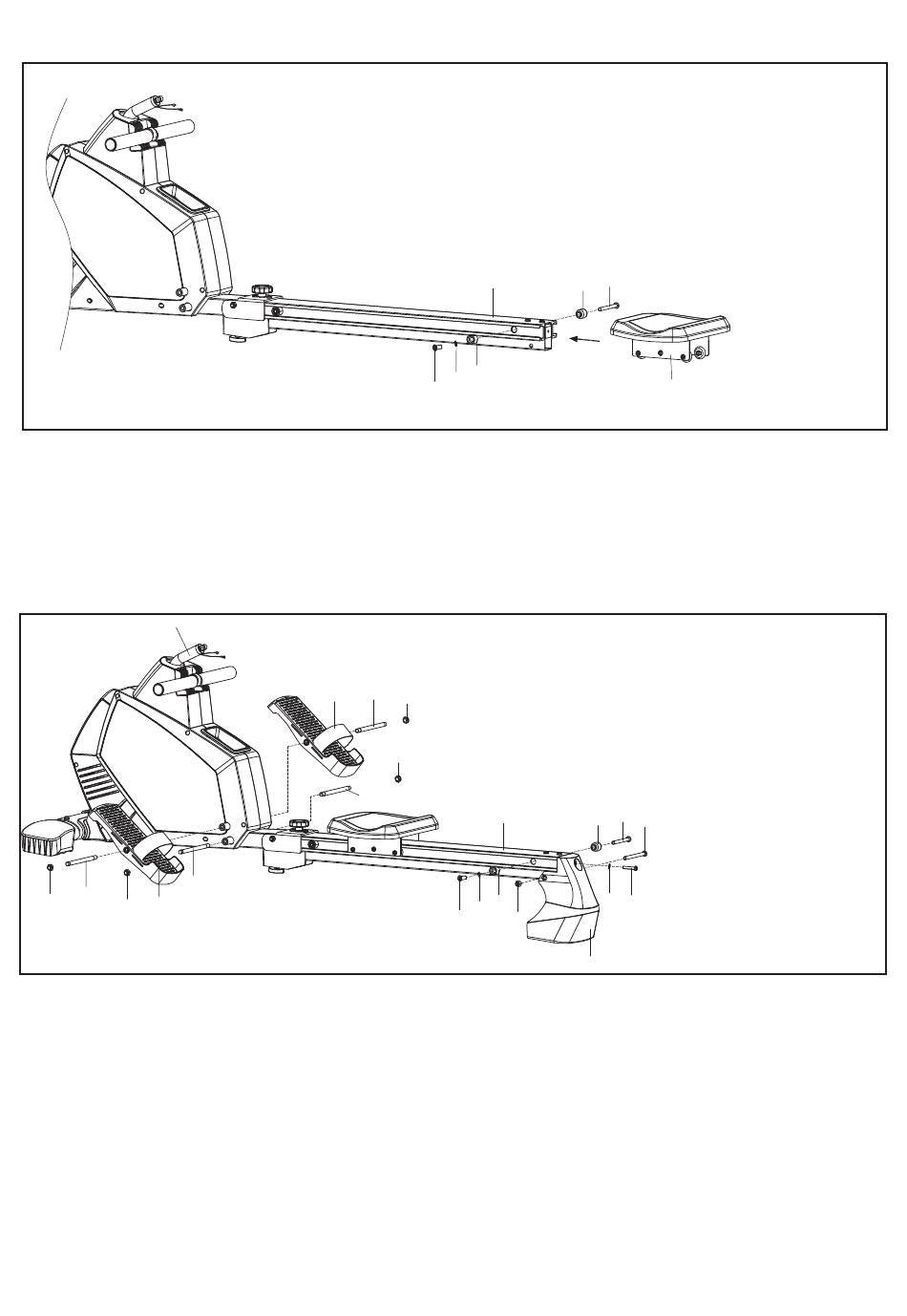

Commencez par fixer l'axe de cran d'arrêt (16), le cran d'arrêt (15), une rondelle plate (17) et une vis (18).
Ensuite, installez le support de siège (27) sur le ril (6).
ETAPE 4
1
33
34
50
50
33
16
6
22
15
33
33
5
50
15
23
34
50
17
18
10
24
1. Fixez le pied (24) au rail (6) en utilisant un boulon hexagonal (22) et un écrou nylon (10).
2. Fixez le cran d'arrêt (15) au rail (6) avec l'axe de cran d'arrêt (16) en utilisant une rondelle plate (17) et
une vis (18).
3. Fixez les pédales (34) au cadre principal (1) à l'aide d'un boulon long (33). Fixez ensuite le pied (24) au
rail (6) à l'aide d'un boulon hexagonal (23) et d'une rondelle plate (5).
NOTE: le côté le plus court du boulon long vérouille l'écrou nylon.
