Pro-Form PacerPrograms 485P Manuel De L'utilisateur page 6

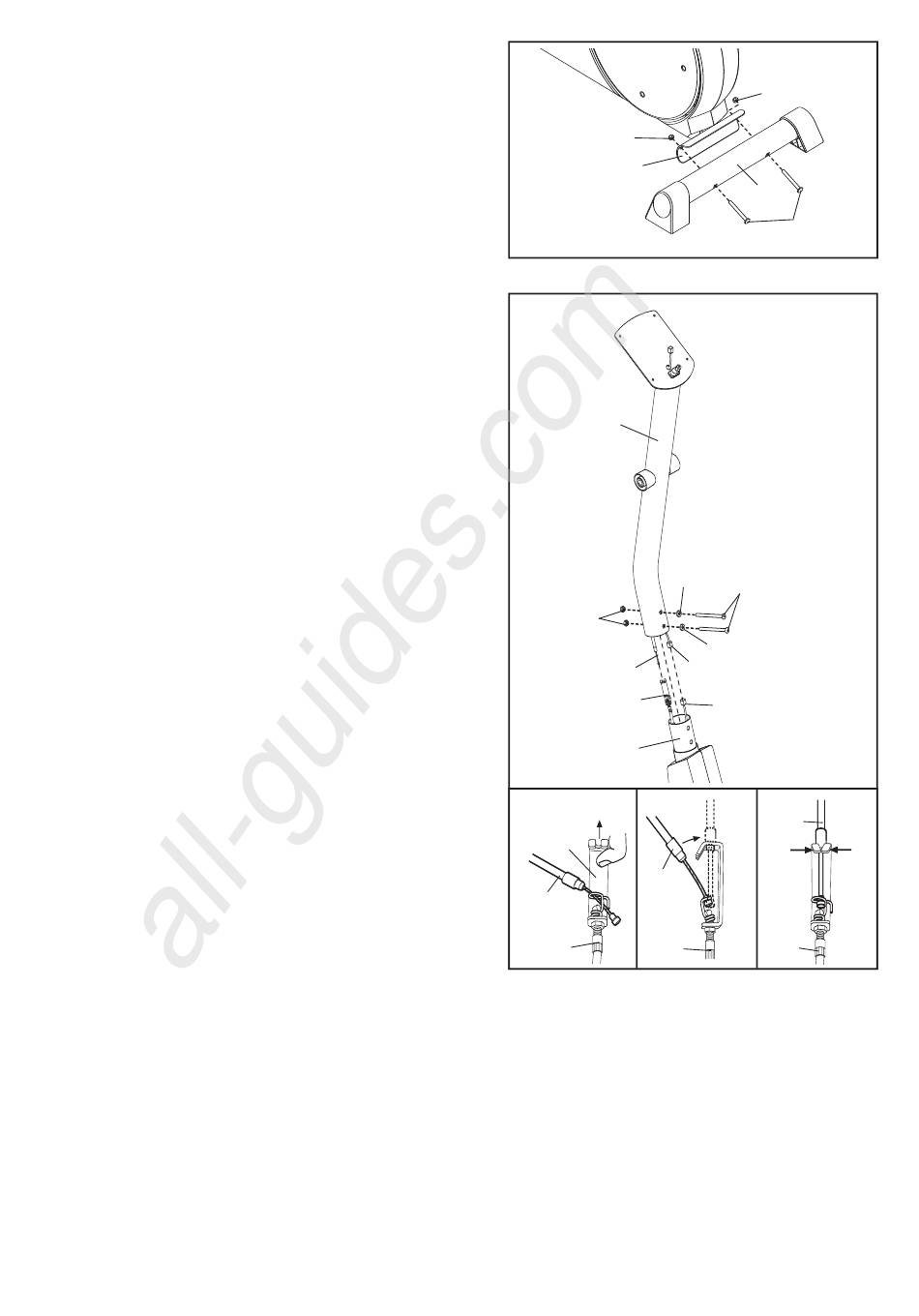

2. Pendant qu'une autre personne soulève légèrement
l'arrière du Cadre (1), attachez le Stabilisateur
Arrière (9) au Cadre avec deux Boulons de
Carrosserie de M10 x 75mm (34) et deux Écrous de
Verrouillage en Nylon de M10 (33).
3. Pendant qu'une autre personne tient le Montant (2)
proche du Cadre (1) comme indiqué, branchez le Fil
Supérieure (44) au Fil du Capteur Magnétique (53).
Ensuite branchez le Câble de Résistance (45) au
Câble de Résistance Inférieure (65) de la manière
suivante :
• Référez-vous au dessin A. Tirez le support métal-
lique et insérez la pointe du Câble de Résistance
(45) dans la pince du fil sur le Câble de Résistance
Inférieure (65) comme indiqué.
• Référez-vous au dessin B. Fermement tirez le
Câble de Résistance (45) et glissez-le dans le sup-
port métallique sur le Câble de Résistance
Inférieure (65) comme indiqué.
• Référez-vous au dessin C. Utilisez les pinces,
pressez les fourchettes sur l'extrémité supérieure
du support métallique ensemble.
Glissez le Montant (2) dans le Cadre (1) ; assurez-
vous de ne pas pincer les fils ou les câbles.
Attachez le Montant avec deux Boulons en Boutons
de M10 x 76mm (67), des Écrous de Verrouillage en
Nylon de M10 (33), deux Rondelles Fendues de
M10 (59). Ne serrez pas les Boulons de
Carrosserie maintenant.
All manuals and user guides at all-guides.com
6
2
33
1
3
2
59
33
44
45
65
1
A
B
Support
Métallique
45
45
65 65
33
9
34
Assurez-vous de
ne pas pincer les
fils ou les
câbles.
67
59
53
C
45
65
