FAAC S2500I Traduction De La Notice Originale
Table des Matières
Manuels Connexes pour FAAC S2500I
Sommaire des Matières pour FAAC S2500I

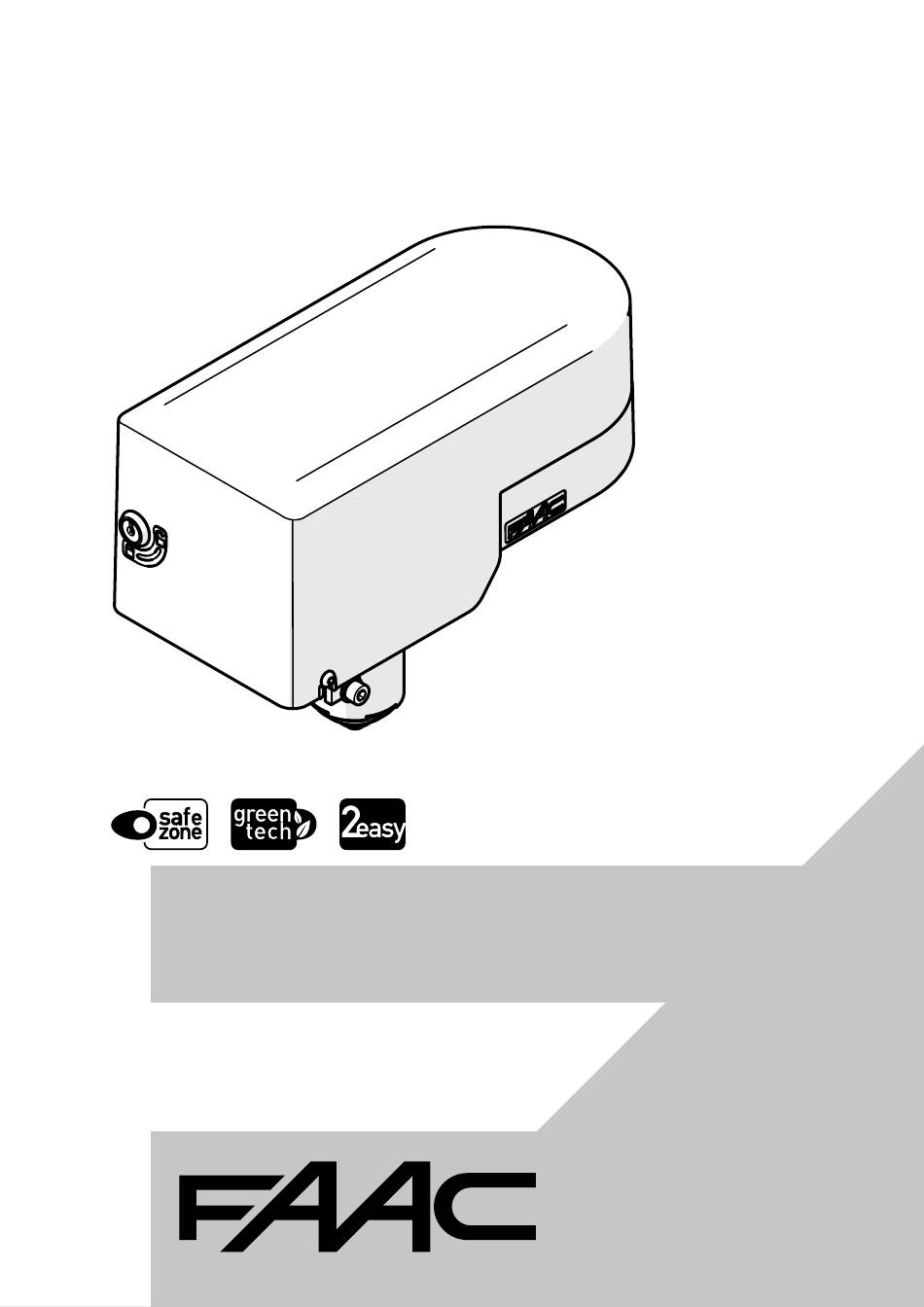

- Page 1 S2500I...
- Page 2 Traduction de la notice originale © Copyright FAAC S.p.A. depuis 2023. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, archivée ou distribuée à des tiers ni copiée, sous tout format et avec tout moyen, qu’il soit électronique, mécanique ou par photocopie, sans le consentement écrit préalable de FAAC S.p.A.
-
Page 3: Table Des Matières
8.2 Kit étrier de guidage du vantail S2500I ....... . -
Page 4: Introduction Au Manuel D'instructions
S2500I en conditions de sécurité. La rédaction du manuel tient compte des résultats de l’analyse des risques menée par FAAC S.p.A. sur l’ensemble du cycle de vie du produit, afin de mettre en œuvre une réduction efficace des risques. -
Page 5: Signification Des Symboles Utilisés
à l'utilisation de la perceuse ou de la machine à souder. Obligation de porter des vêtements de travail, Port obligatoire des chaussures de sécurité. Port obligatoire des gants de travail. sans parties qui pourraient se coincer dans les parties en mouvement. S2500I 532323 - Rev. C... -
Page 6: Consignes De Sécurité
Utiliser les moyens de transport et de levage conseillés dans le manuel agréés. d'instructions. Utiliser des échelles portatives conformes aux normes de sécurité, de taille appropriée, dotées de dispositifs antidérapants aux extrémités inférieures et supérieures et de crochets de retenue. S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 7: S2500I
égal au degré 6 de l'Échelle Beaufort (vitesse maxi : - Ne pas utiliser l'automatisme lorsque des personnes, des animaux 43 км/ч). Les limites d'utilisation de S2500I par rapport au vent sont ou des choses se trouvent dans son rayon d'action. -
Page 8: Identification Du Produit
à la charnière supérieure (Charnière janvier 2023 0001 S2500I). Le moteur est logé à l’intérieur du pilier, le système de réduction est accouplé à la charnière S2500I. Équipement d’origine - Codeur magnétique absolu BUS 2easy pour la détection des posi- tions du vantail et la reconnaissance des obstacles à... -
Page 9: Identification Des Composants
IDENTIFICATION DES COMPOSANTS ACTIONNEUR S2500I CAPOT S2500I (fourni séparément) Fixations actionneur–charnière Clé de déblocage Gaine de protection des Signalisation câbles du moteur Récipient de graisse CHARNIÈRE S2500I (fournie séparément) Engrenage Arrêt axial sur l'articulation du Clignotant vantail Plaque Fixations plaque–pilier... -
Page 10: Exigences D'installation
(d) distance entre l’axe (X) et le bord du vantail : compte tenu de l’épaisseur du vantail (S), elle doit garantir la rotation du vantail sans interférences et le fonctionnement sur les vis (A). ATTENTION Sur le pilier on ajoute l’épaisseur de la charnière S2500I, de 20 mm. 4 S2500I S2500I 532323 - Rev. -
Page 11: Installation Électrique
La carte électronique externe doit être logée dans un boîtier susceptible qu'elles sont accessibles à ce type d'utilisateurs. INSTALLATION TYPE L’installation type présentée dans la figure est une représentation purement illustrative et non exhaustive d’application de S2500I. 1 Alimentation secteur 230 V~ 50 Hz/115 V~ 60 Hz 3G 1,5 mm (minimum) (interrupteur magnétothermique en amont) -
Page 12: Installation
Si le KIT fourni FAAC n’est pas utilisé, l’installateur a la responsabilité de réaliser un étrier adapté aux charges appliquées, en définissant le matériau, les épaisseurs, les dimensions, les traitements de surface anti-corrosion et les fixations (effectuer un calcul structural). -
Page 13: Monter La Charnière
2. Visser les plaquettes latérales dans les positions indiquées sur la figure, en fonction de la dimension du pilier (150x150, 120x120, 100x100). 150x150 120x120 100x100 22 Nm 22 Nm 22 Nm 7 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 14: Réaliser Les Perçages Dans Le Pilier
4. Percer les trous au niveau des points tracés. butée du milieu Pilier 150x150 120x120 100x100 150x150 120x120 100x100 100.00 83.00 100.00 83.00 100.00 100.00 8 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 15: Fixer La Charnière
150x150 120x120 100x100 M8 DIN985 CL.6 S ZB M8 DIN985 CL.6 S ZB M8 DIN985 CL.6 S ZB 22 Nm 22 Nm 22 Nm 9 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 16: Monter Le Vantail Et L'engrenage De La Charnière
; ne pas lancer le vantail en course libre. Monter l'arrêt axial Régler la position. Monter les plaques de tamponnement de protection des doigts Fixer. 22 Nm 11 10 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 17: Monter Les Clignotants
2. Soulever le support du bornier. 3. Desserrer les vis des colliers. 4. Faire sortir les câbles du pilier, à travers la charnière S2500I. Introduire les câbles dans la gaine de protection thermique sur la section qui va de l’ e ntrée dans la charnière jusqu’à environ 10 cm du bornier. - Page 18 Durant l’actionnement manuel, accompagner lentement le vantail durant toute sa course ; ne pas lancer le vantail en course libre. 11. Appliquer de la graisse FAAC HLG sur tous les engrenages visibles. Utiliser la graisse FAACHLG fournie. 12. Serrer définitivement les vis en appliquant les couples de serrage indiqués dans la figure aux étapes 8, 10, 12.
-
Page 19: Installation Électronique De L'actionneur
- Utiliser le bornier MOT1 ou MOT2 pour le moteur en fonction de la définition du vantail (voir instructions sur la carte électronique). Programmer la carte électronique pour le fonctionnement de S2500I et vérifier le fonctionnement correct (voir les instructions de la carte électronique). -
Page 20: Montage Du Capot
3. Serrer les 3 vis sur la charnière. Vérifier que le capot est bloqué. Monter la serrure Monter le capot Insérer la serrure avec la clé, tourner de 180° et retirer la clé. 180° 20 21 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 21: Accessoires
Uniquement arrêt en ouverture, Uniquement arrêt en ouverture, jusqu'à 100°. actionnement jusqu'à 100°. actionnement jusqu'à 165°. VANTAIL OUVERT VANTAIL OUVERT 90° 90° OUVERTURE OUVERTURE 20° 20° VANTAIL FERMÉ VANTAIL FERMÉ OUVERTURE OUVERTURE 23 S2500I S2500I 532323 - Rev. C 532323 - Rev. C... -
Page 22: Kit Étrier De Guidage Du Vantail S2500I
8.2 KIT ÉTRIER DE GUIDAGE DU VANTAIL S2500I Le kit est nécessaire pour monter S2500I s’il est impossible de réaliser la soudure sur le vantail et/ou si l’axe de rotation (X) est à l’extérieur du vantail. L’utilisation du kit n’ e st admise que si tous les trous de l’ é trier recouvrent le vantail. -
Page 23: Kit Déblocage Extérieur Pour S2500I
FONCTIONNEMENT Respecter les indications pour la sécurité (Chapitre § Instructions d’utili- sation). Ouvrir avec la clé fournie et tourner la poignée en sens inverse horaire pour déverrouiller S2500I, en sens horaire pour verrouiller de nouveau. Fonctionnement du déverrouillage externe ... -
Page 24: Adaptateur Pour Pilier
8.4 ADAPTATEUR POUR PILIER On fourni des adaptateurs esthétiques FAAC pour piliers à section carrée de 100 ou 120 mm par côté. MONTAGE 1. Positionner l’adaptateur sur le pilier, contre la charnière et tracer les points de perçage. 2. Abaisser l’adaptateur pour réaliser les trous au niveau des points tracés. -
Page 25: Démarrage
La garantie déchoit en cas d’altération frauduleuse des composants. Dans des conditions particulières, après un fonctionnement continu constant, le corps du motoréducteur peut atteindre de hautes températures. Attendre le Pour les remplacements, n’utiliser que des pièces de rechange d’ o rigine FAAC. refroidissement. 29... -
Page 26: Entretien Ordinaire
Vérifier la vitesse correcte à l'ouverture et à la fermeture, le respect des ralentis- sements et des positions d'arrêt prévues. Vérifier le serrage correct des vis et des boulons, y compris la charnière S2500I. 12 Vérifier le fonctionnement correct du déverrouillage manuel : lorsque le Vérifier le bon état des paliers et l'absence de frottements. -
Page 27: Utilisation En Modalité D'urgence
Les installations réalisées avec des motoréducteurs FAAC de la série Pour actionner le vantail manuellement, il faut déverrouiller l’action- S2500I sont destinées au transit des véhicules et / ou des piétons. neur au moyen de la clé fournie. L’utilisateur doit être en possession de toutes ses facultés mentales Avant de déverrouiller l’actionneur, couper l’alimentation électrique vers... -
Page 28: Déverrouiller L'actionneur
5. Insérer la serrure avec la clé. Tourner de 180° pour bloquer la serrure 6. Retirer la clé. dans son logement. 7. Fermer le bouchon. 6. Retirer la clé. 7. Fermer le bouchon. 180° DÉVERROUILLER S2500I RÉTABLIR S2500I 90° 90° 180°... -
Page 29: Installation Alternative
Force et dénomination du vent Vitesse du vent (km/h) On indique ci-après la vitesse maximale du vent admise pour S2500I, en fonction (Échelle Beaufort) de la surface et de la longueur du vantail exposé au vent. Des vents supérieurs à... -
Page 30: Fondation Pour Vantaux D'un Poids Et D'une Largeur Maximaux
3 Fondation pour vantaux d’un poids et d’une largeur maximaux BASE SCHÉMA TYPE 1 VUE FRONTALE ARMATURES BASE SYSTÈME S2500I SYSTÈME S2500I Échelle 1:20 SECTION A-A SECTION POUTRE DE LIAISON TUBE 100x100 Épais.=3 Échelle 1:20 (2X) 4Ø10 L=162 3Ø14 4Ø10... - Page 31 BASE SCHÉMA TYPE 3 ARMATURES BASE Échelle 1:20 SECTION A-A SECTION POUTRE DE LIAISON VUE FRONTALE TUBE 100x100 Épais.=3 Échelle 1:20 SYSTÈME S2500I SYSTÈME S2500I (2X) 4Ø10 L=157 3Ø14 4Ø10 ST Ø8/20'' 2Ø10 (2X) 4Ø10 L=157 4Ø10 3Ø14 POUTRE DE LIAISON...
- Page 32 Cet appareil se recycle FAAC S.p.A. Soc. Unipersonale À DÉPOSER À DÉPOSER EN MAGASIN EN DÉCHÈTERIE Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 Points de collecte sur www.quefairedemesdechets.fr www.faactechnologies.com - www.faac.it...
