MANUAL DE INSTRUCCIONES. TV EXPLORER HD +

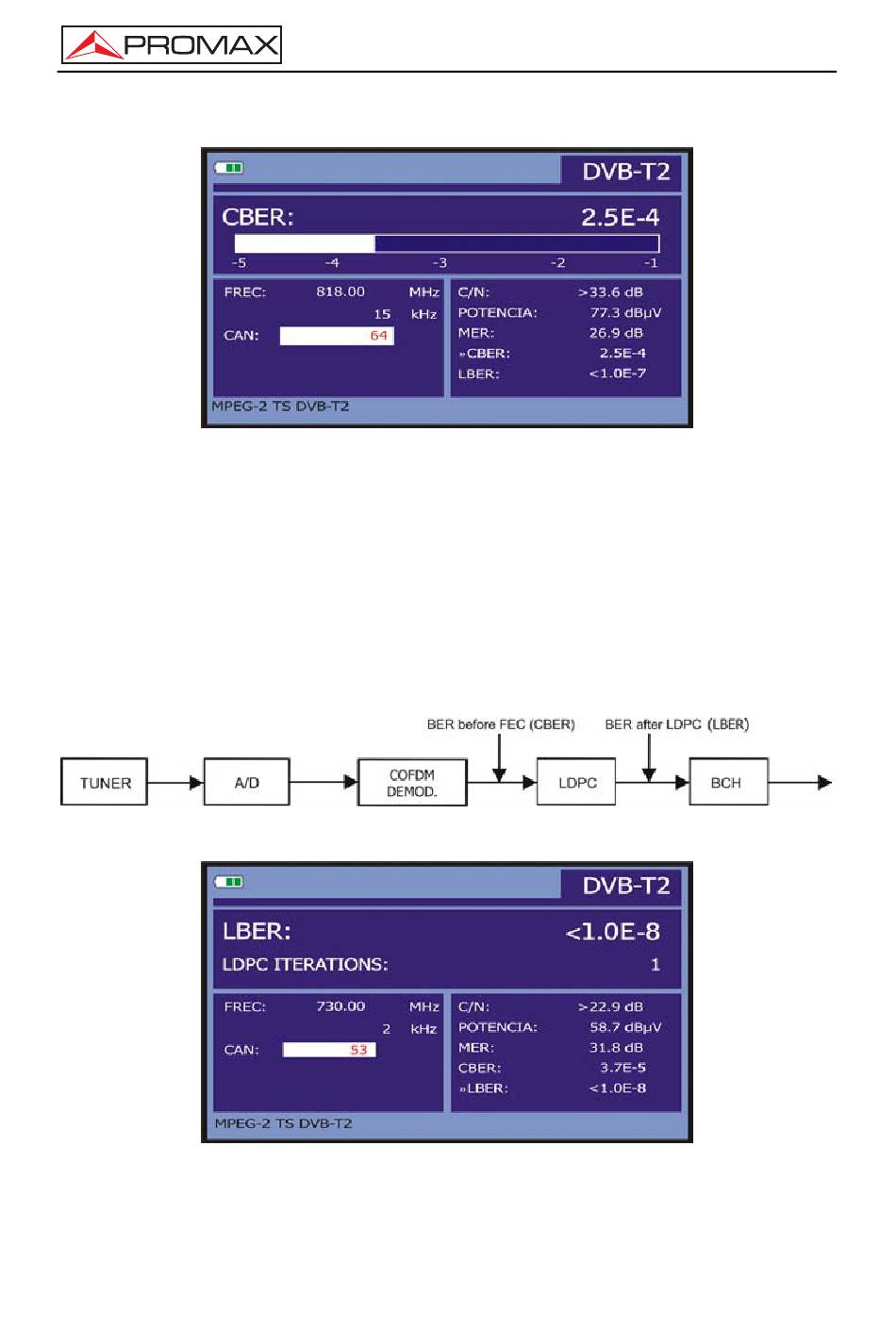

Figura 35.- Pantalla de medida del CBER de señales moduladas en COFDM.
En un sistema de recepción de señal digital (DVB-T2), tras el descodificador de
señal COFDM se aplican otros dos métodos de corrección de errores (ver la siguiente
figura). En este caso, al igual que en el anterior, cada vez que se aplica un corrector de
errores a la señal digital la tasa de error cambia, por lo que si se mide la tasa de error a
la salida del demodulador de COFDM, después del descodificador LDPC (Low Density
Parity Check) y a la salida del descodificador BCH se obtienen tasas de errores
distintas. El TV EXPLORER
HD +
proporciona la medida del BER después de LDPC
(LBER). Tambien se indica en pantalla el número de iteraciones LDPC que es el
número de veces que el corrector de errores LDPC ha de pasar por la señal.
Figura 36.- Sistema de recepción digital vía terrestre. (DVB-T2).
Figura 37.- Pantalla de medida del LBER de señales moduladas en COFDM. (DVB-T2).
Página 62
12/2011
