MANUEL D'UTILISATION. TV EXPLORER HD +
5.16
Analyseur de Spectre
Le mode Analyseur de Spectre permet de manière facile et rapide de voir sur le
moniteur tous les signaux présents dans la bande ainsi que d'effectuer en même temps
les mesures. Pour lui sélectionner il suffit d'enfoncer la touche
présentera l'écran du mode spectre tel qu'il est présenté dans la figure suivante.
Les lignes horizontales font référence au niveau de signal, étant les lignes
discontinues séparées 10 dB. Le niveau de la ligne supérieure (70 dBµV sur la figure
précédente), appelé Niveau de Référence, peut être modifié dans pas à l'aide des
touches de curseur verticales
130 dBµV en bande satellite). L'échelle verticale de mesure passe à 5 dB/div si on
maintient poussée la touche de curseur de flèche inférieure
on maintient poussée la touche de curseur de flèche supérieure
Dans le sens vertical est représenté le niveau de signal pour chaque fréquence;
les fréquences les plus basses sont à la partie gauche de l'écran et les plus élevées à
droite. L'amplitude des lobes est calibrée. Dans l'exemple de la figure précédente le
niveau de bruit se situe autour de 25 dBµV et le lobe ayant le niveau de signal le plus
élevé (le troisième à partir de la droite) à environ 70 dBµV.
Dans le cas que l'appareil détecte saturation dans l'entrée RF par un excès de
signal, apparaîtra à l'écran l'icône
dans le mode TV. L'utilisateur devra augmenter le Niveau de Référence pour
activer un atténuateur additionnel et éviter la saturation à l'entrée.
12/2011

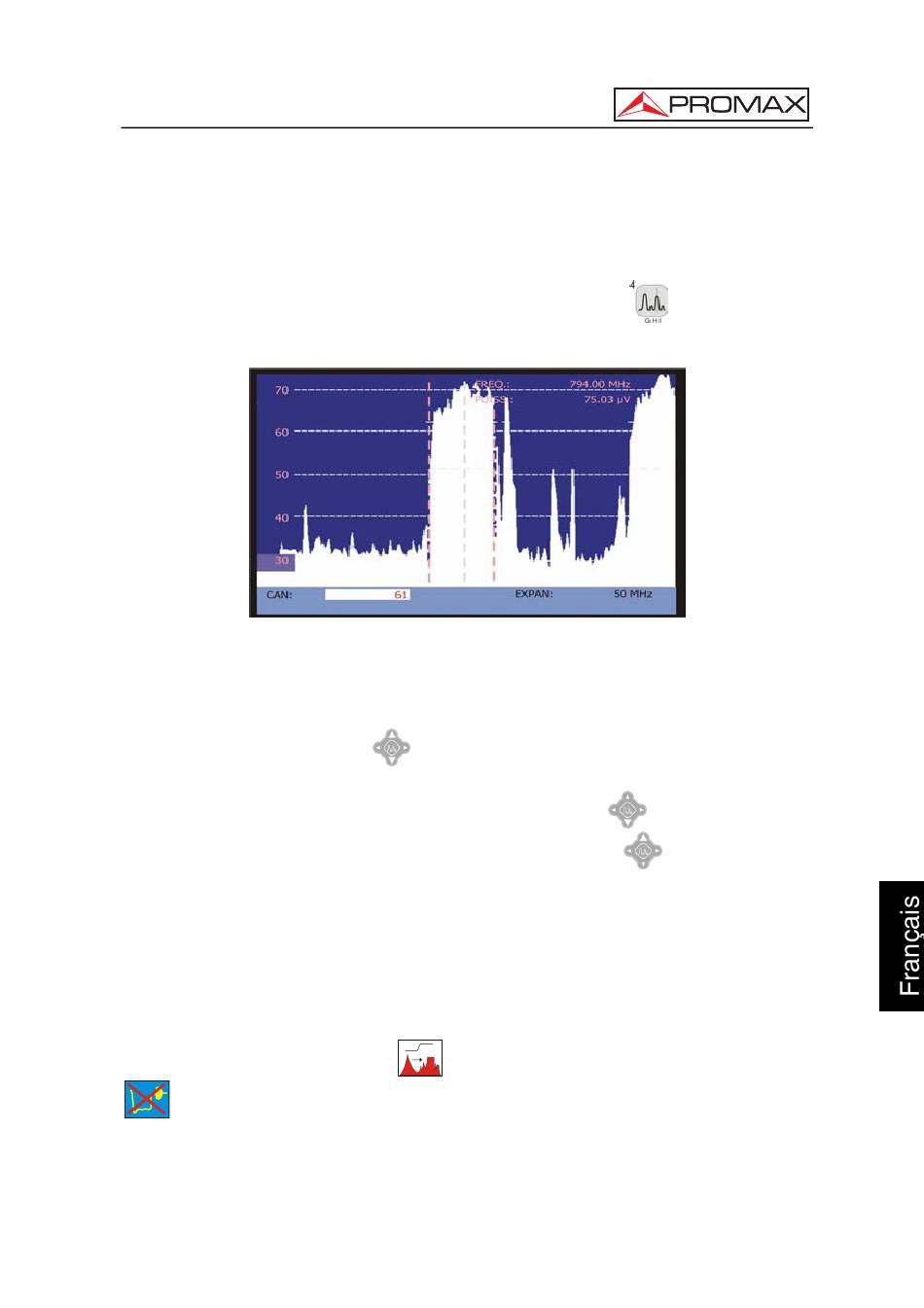

Figure 51.- Mode Analyseur de Spectre.
[6] entre 60 dBµV et 130 dBµV (de 70 dBµV à
dans le mode Analyseur de Spectre et l'icône
[13]. Le moniteur
[6] et à 10 dB/div si
[6].
Page 75
