4. Instalación
NOTA: No abra nunca la carcasa desenroscando la burbuja de la parte superior de la carcasa, pues no será
posible volver a colocar correctamente de nuevo la burbuja. Igualmente puede romperse o perderse el
tornillo de bloqueo.
Además, se deformará el anillo de material de espuma que también protege contra la luz dispersa.

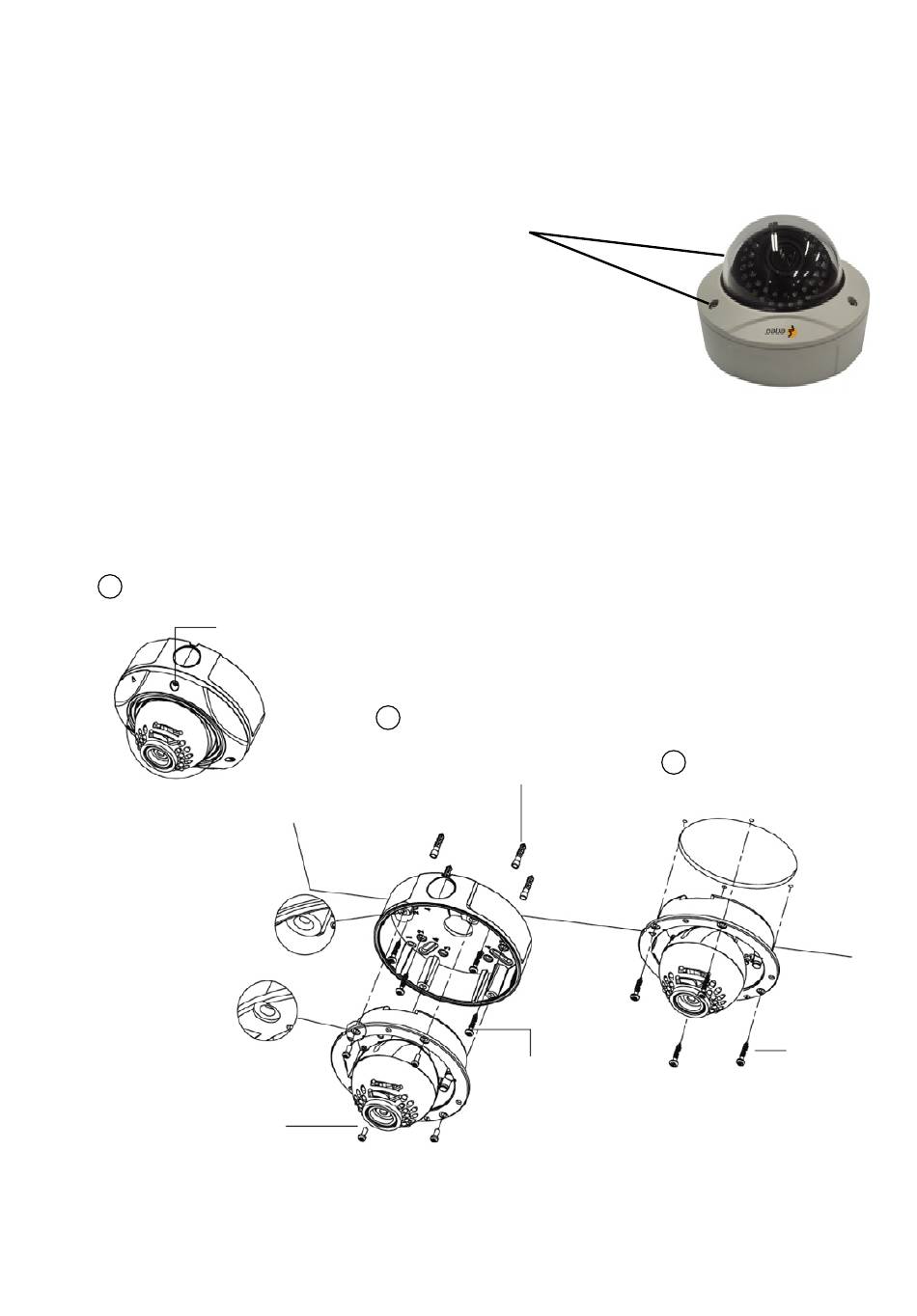

NOTA: La parte superior de la carcasa solamente se puede
separar de la parte inferior quitando los 3 tornillos
(véase el diagrama).
1. Retirar la cubierta del domo aflojando los 3 tornillos. Utilizar la llave Torx
suministrada con el conjunto.
2. Montaje en superficie:
Utilizando cuatro tornillos ST4x30, montar la placa de superficie sobre una superficie firme.
Utilizando cuatro tornillos M4x0, fijar la base de montaje enrasado sobre la placa de superficie.
3. Montaje enrasado:
Utilizando cuatro tornillos ST4x30, fijar la base de montaje enrasado sobre una superficie firme.
1
Torx M4x9
A'
M4x0
2 Montaje de superficie
A
Tacos de plástico
ST4x30
ST4x30
45
3 Montaje enrasado
ST4x30
