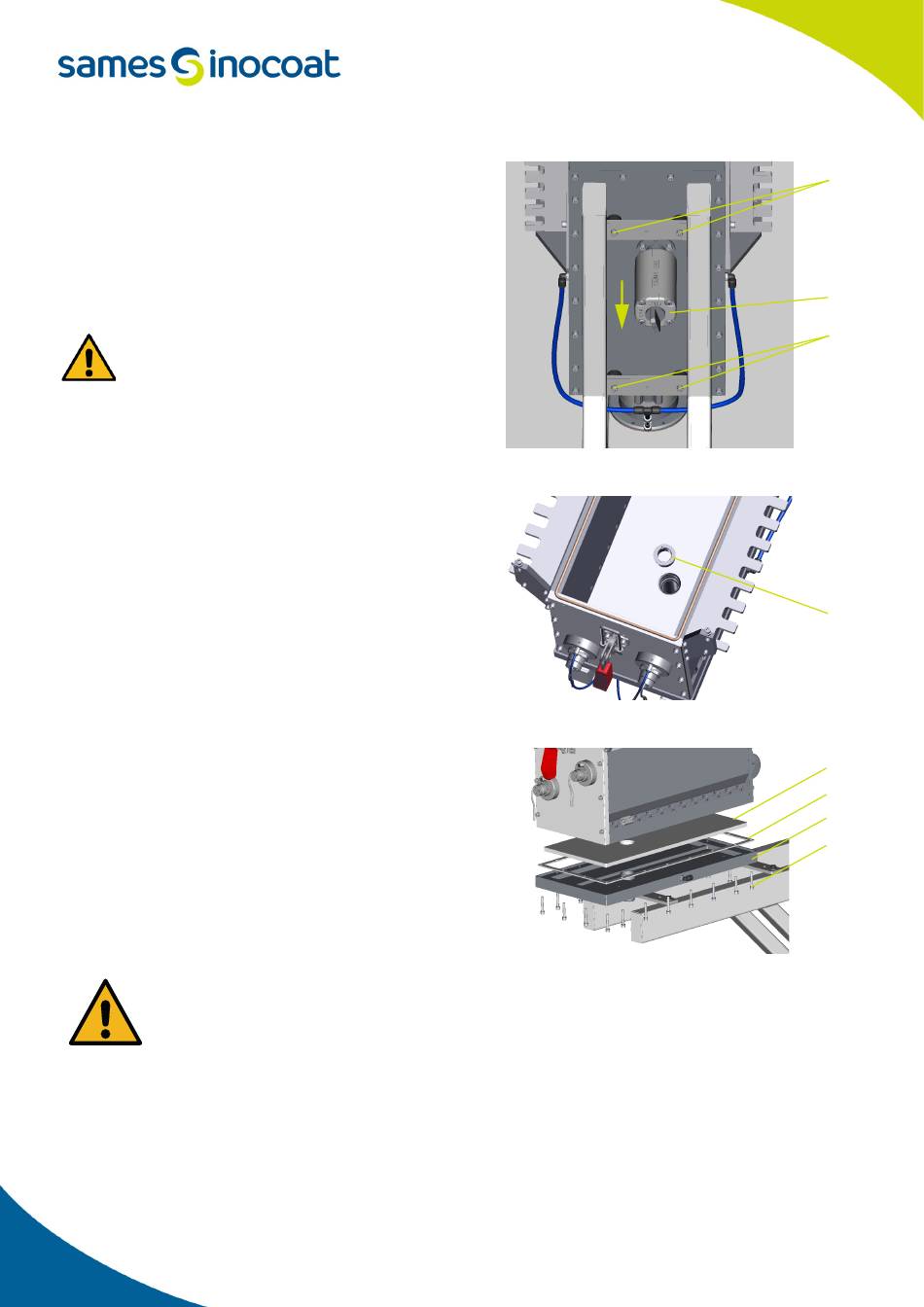

• Etape 6: sous le réservoir, dévisser les 4 vis M6x16 (8)
des plots plastique.
• Etape 7: dévisser la vanne manchon (9) de son
support.
• Etape 8: déplacer légèrement le réservoir vers l'avant
pour dégager le vérin. Déconnecter ses liaisons
pneumatiques sur les deux raccords coudés.
Il est impératif d'effectuer le déplacement et le levage
du réservoir par au minimum deux opérateurs et par un
équipement de levage adapté.
• Etape 9: ouvrir le couvercle du réservoir et dévisser la
vis mamelon (9). Refermer et verrouiller le couvercle.
• Etape 10: mettre en place une sangle de levage
autour de la poignée du couvercle et autour du vérin à
l'arrière du réservoir.
• Etape 11: lever un peu le réservoir (environ 6 cm)
à l'aide des sangles et d'une chèvre ou un chariot de
levage pour ne pas endommager le vérin.
• Etape 12: dévisser les 20 vis M6x40 (13) de la plaque
de fond (12) et la retirer.
• Etape 13: Retirer le joint plat (11) et la plaque
poreuse (10).
Remontage:
• Avant le remontage, dégraisser la plaque de fond et
les surfaces du réservoir en contact avec celle-ci avec
de l'alcool isopropylique.
• Mettre un nouveau joint plat (11) puis remonter la
plaque de fond avec les 20 vis M6x40 (13) et les
rondelles M6. Visser au couple de serrage de 9 N.m.
Il est impératif de respecter le couple de serrage de 9 N.m lors du remontage des 20 vis M6x40
afin d'éviter d'endommager la plaque poreuse.
• Procéder en sens inverse du démontage pour finaliser le remontage.
Membre du groupe Exel
35
8
9
8
9
10
11
12
13
DRT7142
B - 2023/06
