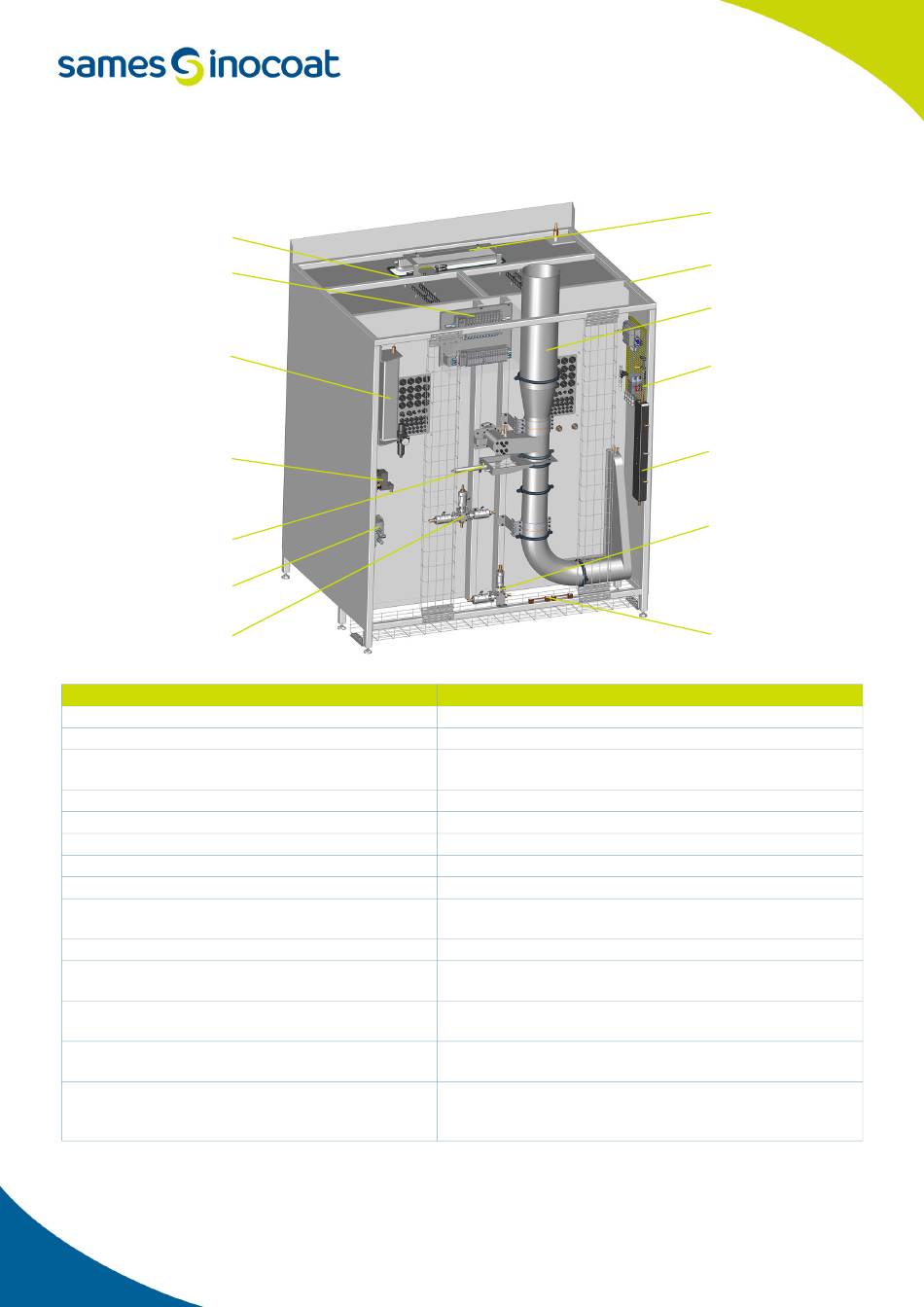

2.4. Vue de l'arrière
Plaques de toit de
gestion distribution
Platine terminal de
distribution gestion
vanne manchon
et soufflage
Réservoir d'air équipé
d'électrovannes
de décolmatage
et de soufflage
Electrovannes de
soufflage du réservoir
Guillotine d'aspiration
Electrovannes
de soufflage du
plancher de l'Inobooth
Vannes manchon de
recyclage de poudre
Organe
Luminaire
Châssis
Ensemble gaines de ventilation
Platine de gestion de la pompe de transfert
Pompe de transfert Inotransfer
Vannes manchon d'alimentation en poudre neuve
Barres de mise à la terre
Vannes manchon de recyclage de poudre
Guillotine d'aspiration
Electrovannes de soufflage du réservoir
Electrovannes de soufflage du plancher de l'Inobooth
(option)
Réservoir d'air équipé d'électrovannes de décolmatage
et de soufflage
Platine terminal de distribution gestion vanne manchon
et soufflage
Plaques de toit de gestion distribution
Membre du groupe Exel
Fonction
Eclairage intérieur à LED de la centrale
Structure de la centrale
Canalisation de l'air d'aspiration vers le groupe filtre (fonctionne-
ment et nettoyage)
Commande la pompe de transfert
Alimente la centrale en poudre neuve
Vannes de gestion du circuit d'alimentation en poudre neuve
Connecteurs de câbles de mise à la terre
Vannes de gestion du circuit de recyclage de poudre
Commande l'air d'aspiration vers le groupe filtre en phase de
fonctionnement ou de nettoyage
Permettent le nettoyage du réservoir
Permettent le nettoyage du plancher de l'Inobooth
Utilisé pour le nettoyage des cycles de distribution et de
recyclage
Ensemble des terminaux de distribution qui permet la com-
mande, la gestion des vannes manchons ainsi que le soufflage
Plaques équipées de traversées de cloison et de presses
étoupes permettant les passage de câbles et de tuyaux sur le
haut de la centrale
14
Luminaire
Châssis
Ensemble gaines
de ventilation
Platine de gestion de
la pompe de transfert
Pompe de transfert
Inotransfer
Vannes manchon
d'alimentation en
poudre neuve
Barres de mise
à la terre
DRT7142
B - 2023/06
