4.2.7. Réglage des régulateurs d'air
Numéro du régulateur
KH20
KH21
KH22
KH23
KH24
KH25
KH26
KH225
4.2.8. Réglage de l'air de fluidisation des capteurs de niveau
Le réglage de l'air de fluidisation des capteurs de niveau se fait à l'aide des restricteurs d'air. L'alimentation en air des
plaques de fluidisation des capteurs de niveau est commune avec l'air de fluidisation du réservoir de poudre.:
• Monter le niveau de poudre au-dessus du capteur.
• Maintenir pendant 1 à 2 min le niveau de poudre.
• Ajuster les restricteurs d'air afin d'assurer un léger flux d'air sur la face avant des capteurs de niveau.
• Vérifier en redescendant le niveau de poudre en dessous des capteurs qu'il n'y ait pas d'agglomérat de poudre
sur le capteur et qu'il a bien détecté une absence de poudre.
• Le réglage est effectué.

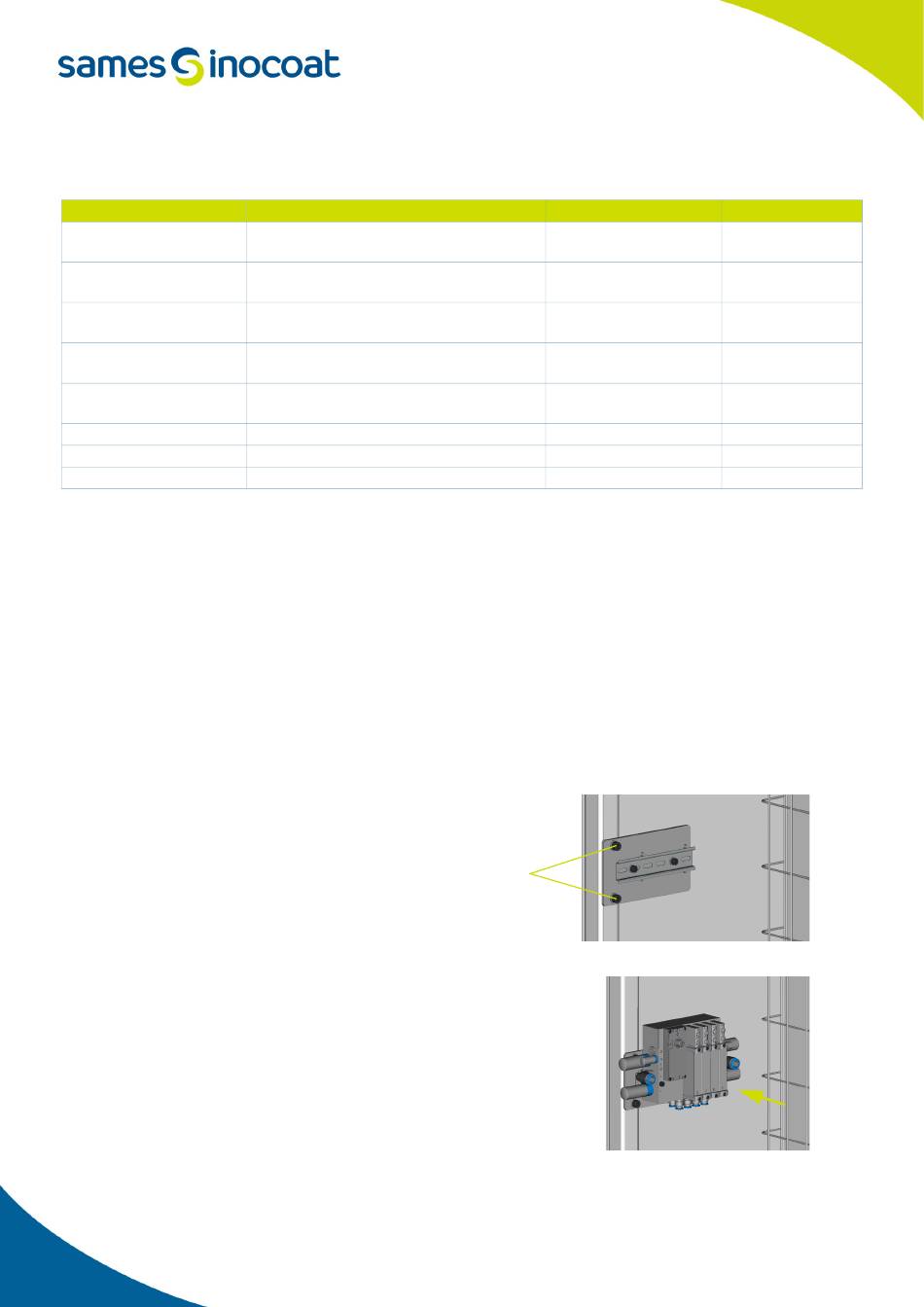

4.2.9. Installation de l'ensemble électrovannes de soufflage plancher cabine (option)
• Etape 1: visser la platine de fixation sur le profilé à
l'arrière de la centrale (sous l'ensemble électrovannes
de soufflage du réservoir) par deux vis M8x20 (1).
• Etape 2: clipser le bloc électrovannes sur le rail
de la platine de fixation.
Raccorder les tuyaux sur les électrovannes.
Membre du groupe Exel
Désignation
Régulateur des vannes manchons de
l'alimentation des plongeurs
Régulateur volet ventilation et clapet
réservoir
Réglage de l'air de fluidisation (assurer un
bouillonnement sans fumée excessive)
Régulateur des vannes manchon de la
pompe de transfert
Régulateur de l'air de transport de la pompe
de transfert
Régulateur de l'air de soufflage plancher
Régulateur de la détection incendie
Régulateur de l'air de décolmatage
Type de régulateur
0-6bar
0-6bar
0-6bar
0-6bar
0-6bar
0-6bar
0-4bar
0-6bar
1
28
Réglage usine
4 bar
4 bar
0.8bar - 1.5bar
4bar
0.8bar - 1.5bar
4bar
1bar
4.5bar
DRT7142
B - 2023/06
