2.5.11. Soufflage de la pompe à poudre phase dense

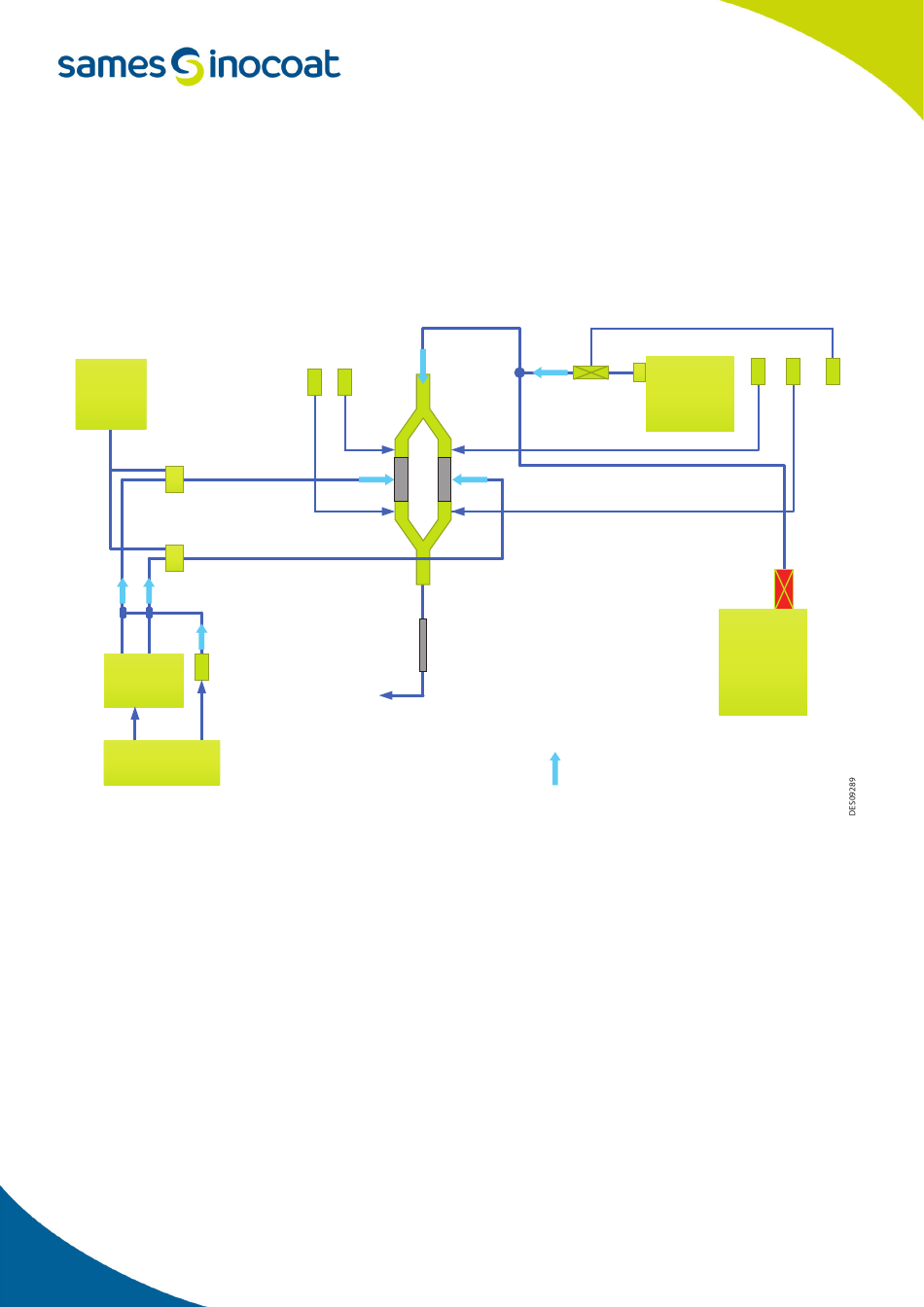

Le soufflage de la pompe a poudre est réalisé par plusieurs sources d'alimentation en air:
1 Par l'intermédiaire de la vanne KK9 qui envoie des trains d'air à la pression du réseau dans les filtres poreux
de la pompe pour les nettoyer et évacuer la poudre dans la ventilation à travers la canne de puisage.
2 Par la vanne QR 23 et KK 23 qui vont envoyer des trains d'air dans les chambres A&B de la pompe (en fonction
des ouvertures des vannes PV1...PV4).
Pompe
à vide
KKCHA
Aspiration/soufflage
KKCHB
Aspiration/soufflage
KK9
Régulateur
KH24
Air réseau
Membre du groupe Exel
KK6
KK5
PV1
CHA
PV3
Canne de puisage
dans son logement
le long de la centrale
Evacuation
vers la ventilation
KK23
QR23
PV2
CHB
PV4
RQ voir dans cycle si
QR11 est toujours fermé
Flux d'air
20
KK7
KK8
Réservoir
air
KK523
N225
QR11
Réservoir
poudre
DRT7142
