Détecteur de Niveau à Lames Vibrantes LVL-M1(H), LVL-M2(H)
SI000064O-G
Spécification de base, caractéristique Sortie électrique, option PA

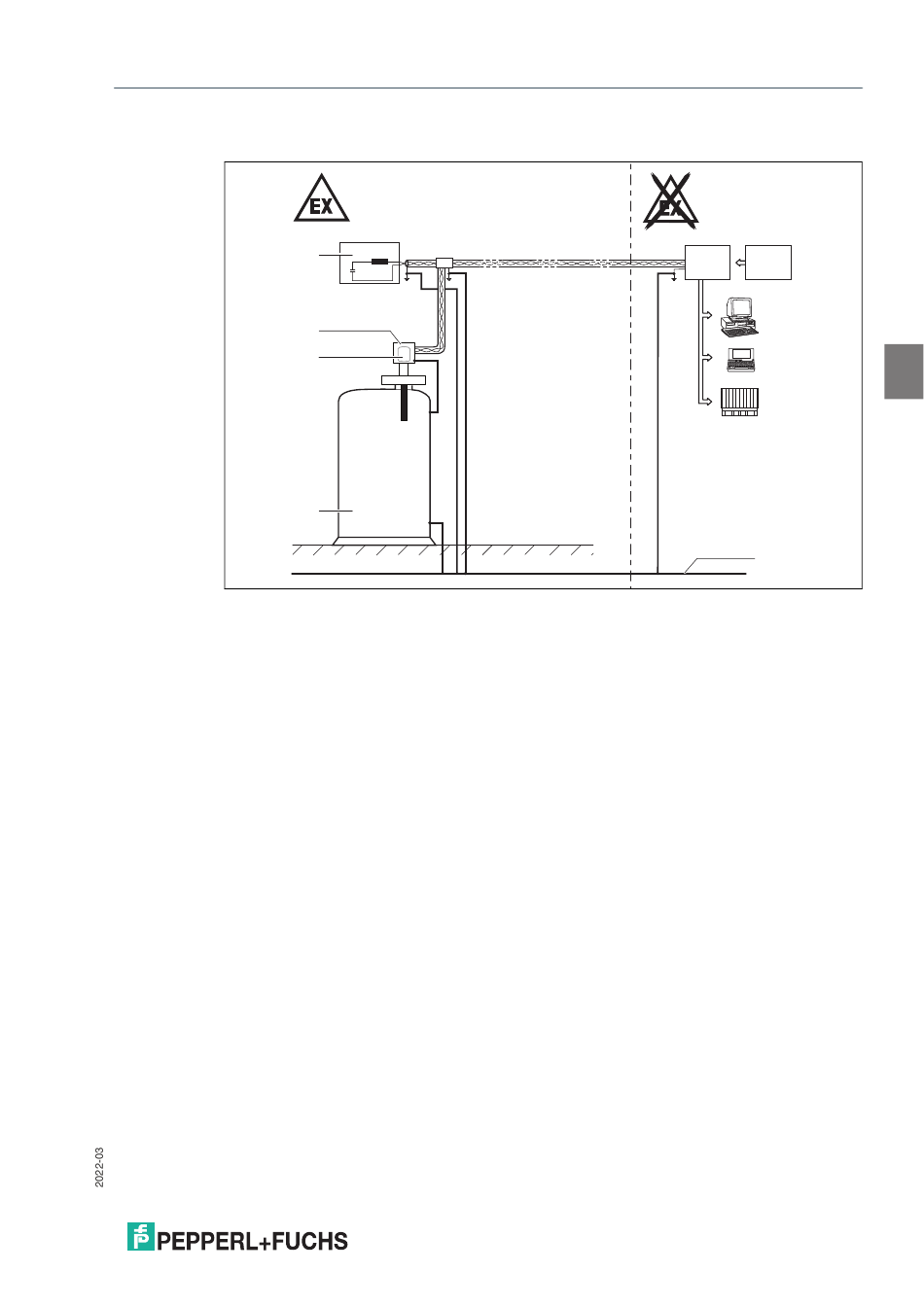

Figure 2
A
Zone 0
1
Cuve ; Zone 0
2
Électronique
3
Boîtier
4
Résistance de fin de ligne autorisée Ex ia IIC
5
Appareil associé certifié
6
Alimentation électrique
7
Compensation de potentiel
•
Raccorder l'appareil à l'aide d'entrées de câble appropriées en mode de protection
Sécurité intrinsèque (Ex i).
•
Température en régime continu du câble de raccordement : ≥ T
•
Pour atteindre la protection IP66/67 :
•
Fermer le couvercle.
•
Monter l'entrée de câble de façon appropriée.
•
Occulter les entrées de câble non utilisées à l'aide de bouchons appropriés et agréés.
•
Respecter les règles en matière d'interconnexion de circuits à sécurité intrinsèque.
•
Connexion d'appareils PROFIBUS à sécurité intrinsèque : 10 pièces.
•
Tenir compte des conditions de process maximales en fonction du documentation
correspondant du fabricant.
•
Dans le cas de températures élevées : tenir compte de la résistance à la pression
de la bride en fonction de la température.
•
Monter l'appareil de manière à ce que les dommages mécaniques ou frottements soient
exclus au cours de l'application. Tenir notamment compte des conditions d'écoulement
et des éléments internes au réservoir.
•
Si une contrainte dynamique est à prévoir : arrimer le tube prolongateur de l'appareil.
A
R
4
C
3
2
1
5
6
7
+ 5 K.
amb
33
