Détecteur de Niveau à Lames Vibrantes LVL-M1(H), LVL-M2(H)
SI000064O-G
Accessoires manchon coulissant haute pression
Le manchon coulissant peut être utilisé pour régler progressivement le point de commutation
(voir manuel).
Sécurité intrinsèque
Compensation de potentiel
FR
Spécification de base, caractéristique Sortie électrique, option PA
Figure 3
A
B
1
2
3
4
5
6
34
L'appareil doit impérativement être raccordé à une installation certifiée du mode
de protection Ex ia.
Le circuit d'entrée à sécurité intrinsèque de l'appareil est isolé de la terre.
Sa tenue diélectrique est de min. 500 V
Intégrer l'appareil dans la compensation de potentiel locale.

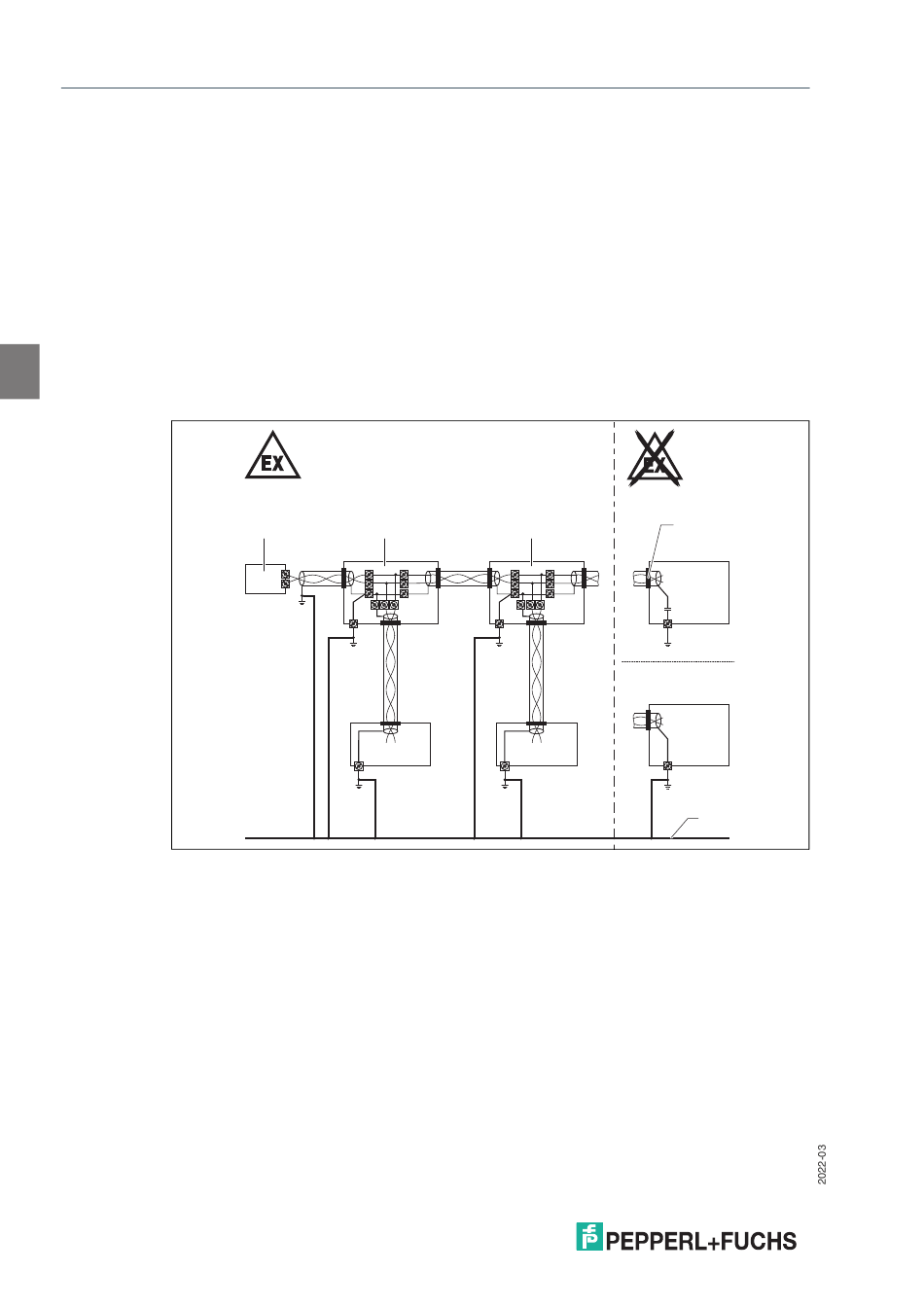

Mise à la terre du blindage : Voir graphique suivant.
1
Version 1 :
Utiliser de petits condensateurs (par ex. 1 nF, 1 500 V tenue diélectrique, céramique).
La capacité totale raccordée au blindage ne doit pas dépasser 10 nF.
Version 2
Résistance de terminaison
Boîte de jonction
Blindage isolé
Alimentation/Coupleur de segments
Compensation de potentiel (largement assurée)
Appareil de terrain
par rapport à la terre.
eff
2
2
6
3
A
4
C
B
4
6
5
