Carte contrôleur de stockage
Retrait de la carte PERC
Prérequis
1
Suivez les consignes de sécurité répertoriées dans
2
Suivez la procédure décrite dans la section
3
Retirez la carte de montage pour carte
Étapes
1
Retirez la vis de fixation du loquet de dégagement de couleur bleue.
2
Faites pivoter le loquet de dégagement de couleur bleue pour le dégager de la carte PERC.
3
Enfoncez le loquet de dégagement de couleur bleue jusqu'à ce qu'il s'enclenche dans le logement situé sur le châssis.
4
Tenez la carte PERC par ses bords, puis soulevez-la pour la retirer de son connecteur situé sur la carte système.
5
Retournez la carte PERC et débranchez le câble de celle-ci.

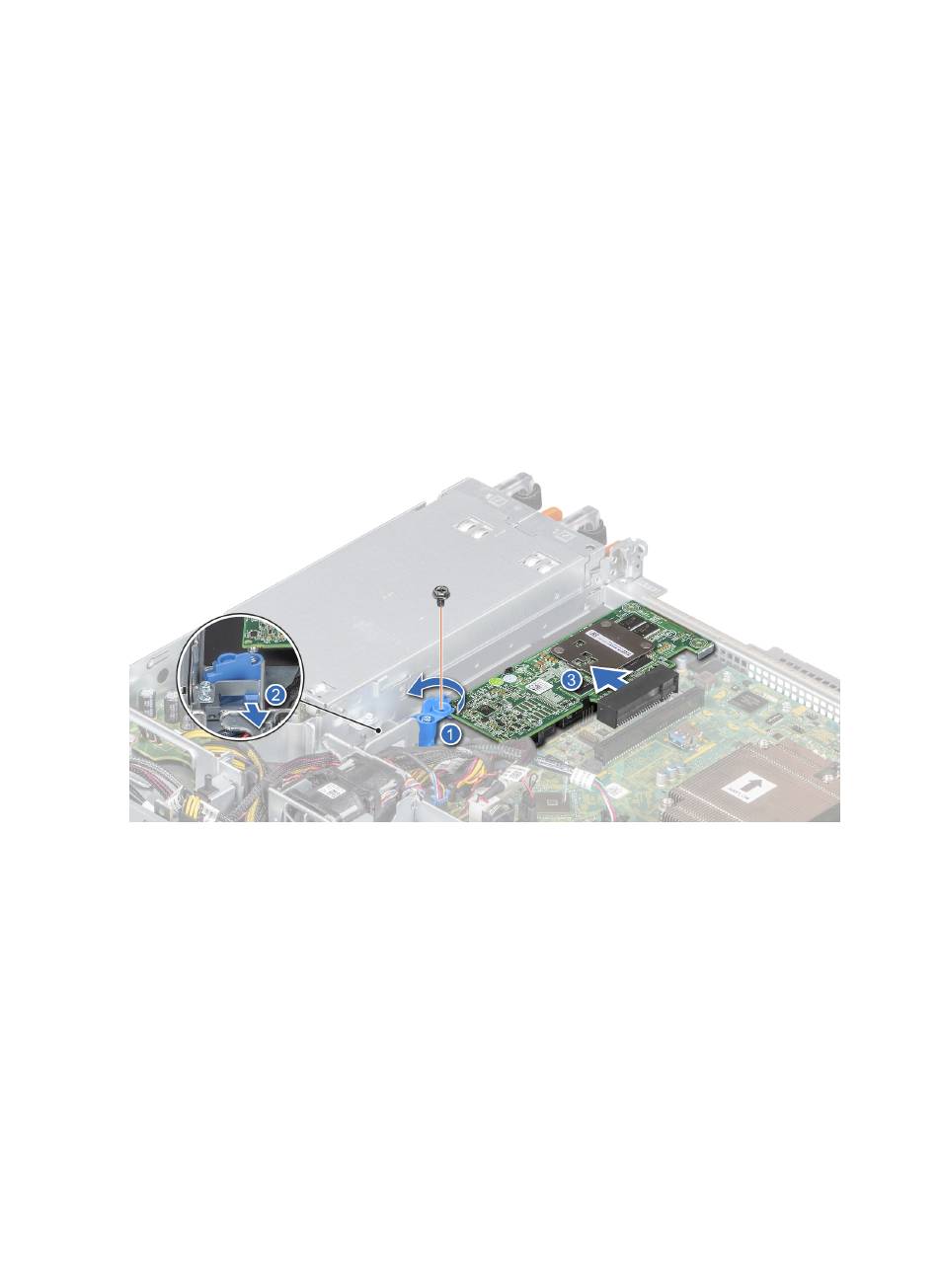

Figure 45. Retrait de la carte PERC
Étape suivante
1
Remettez en place la carte
Installation de la carte PERC
Prérequis
1
Suivez les consignes de sécurité répertoriées dans la section
2
Suivez la procédure décrite dans la section
3
Retirez la carte de montage pour carte
Consignes de
Avant une intervention à l'intérieur du
d'extension.
PERC.
Avant une intervention à l'intérieur du
d'extension.
sécurité.
système.
Consignes de
sécurité.
système.
Installation et retrait des composants du système
73
