2-INSTALLATION
TOIT À 30°
A
TOIT À 45°
B
A
TOIT À 60°
B
C
A
14
B
C
C
D
F
E
45°
D
E
F
60°
D
F
E
30°

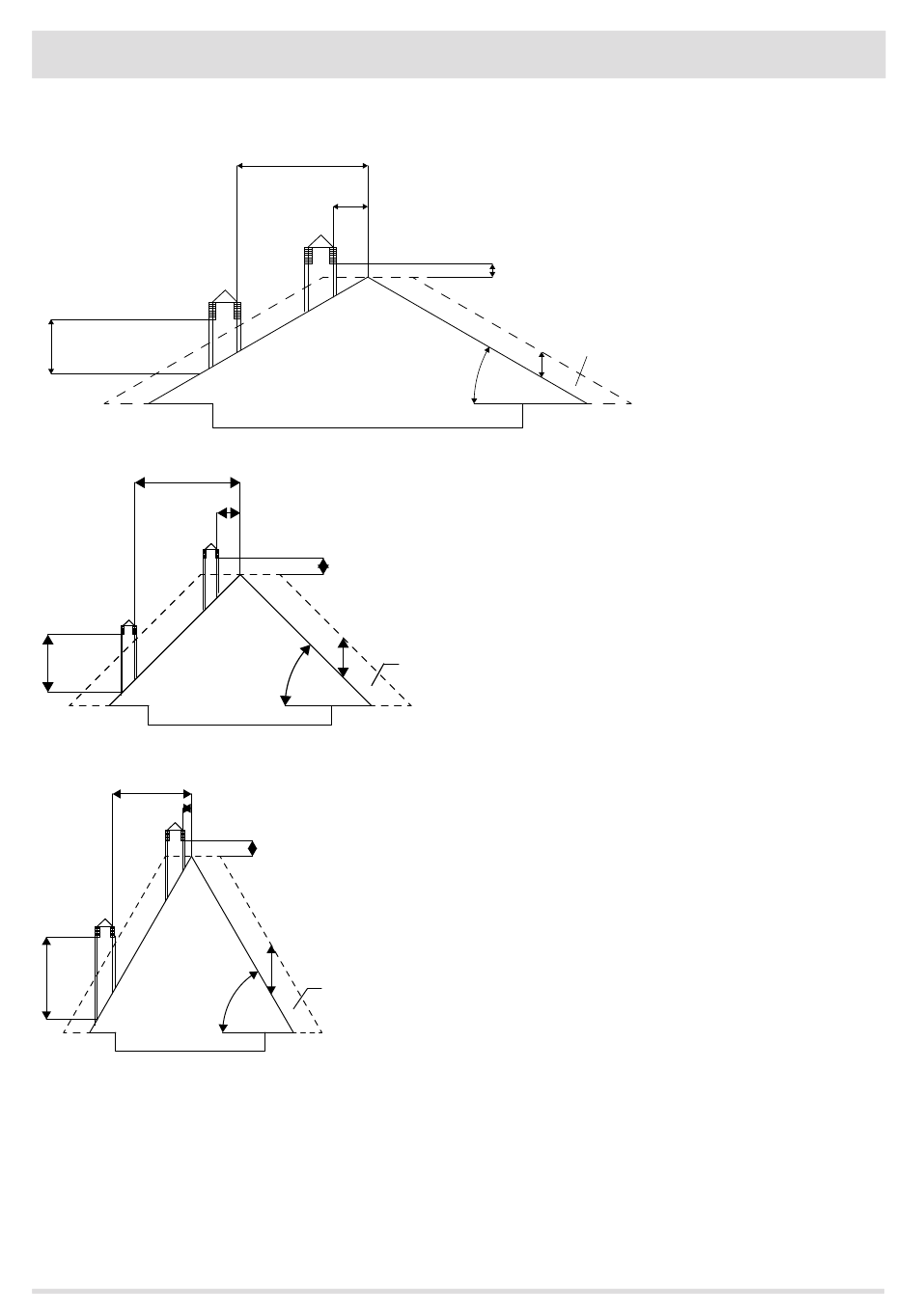

A = MIN. 1,30 mètre
B = DISTANCE > 1,50 mètre
C = DISTANCE < 1,50 mètre
D = 0,50 mètre AU-DESSUS DU
FAÎTE
E = 0,80 mètre
F = ZONE DE REFLUX
FIGURE 4
A = MIN. 2,00 mètres
B = DISTANCE > 1,30 mètre
C = DISTANCE < 1,30 mètre
D = 0,50 mètre AU-DESSUS DU
FAÎTE
E = 1,50 mètre
F = ZONE DE REFLUX
FIGURE 5
A = MIN. 2,60 mètres
B = DISTANCE > 1,20 mètre
C = DISTANCE < 1,20 mètre
D = 0,50 mètre AU-DESSUS DU
FAÎTE
A = 2,10 mètres
F = ZONE DE REFLUX
FIGURE 6
