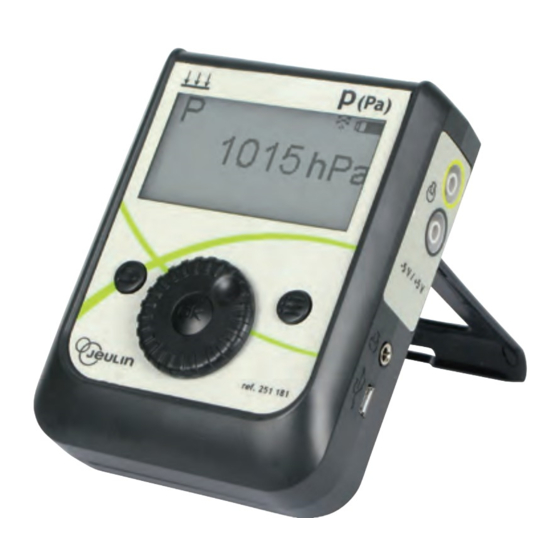

Jeulin Initio 2 Mode D'emploi
Masquer les pouces
Voir aussi pour Initio 2:
- Mode d'emploi (15 pages) ,
- Mode d'emploi (15 pages) ,
- Manuel d'utilisation (13 pages)
Manuels Connexes pour Jeulin Initio 2
Sommaire des Matières pour Jeulin Initio 2
- Page 1 Mesure Initio 2 Measure Initio 2 Réf : 701 653 Français – p 1 Conductimètre Initio 2 English – p 9 Initio 2 conductivity meter Version : 7105...
- Page 2 Mesure ® Conductimètre Initio Réf : 701 653 SOMMAIRE Description ......................... 2 Utilisation ........................... 2 Mise en service ......................3 Navigation ......................... 3 Calibre ........................3 Utilisation avec sonde CTM ..................3 Utilisation avec sonde CTA ..................4 Acquisition de données ..................... 4 2.6.1 Acquisition manuelle .....................
- Page 3 Mesure ® Conductimètre Initio Réf : 701 653 1. Description 2 est un instrument qui mesure la conductivité ionique d’une Le conductimètre Initio ® solution à l’aide d’une cellule de conductimétrie. Il permet également d’enregistrer des données, de les stocker et de les restituer ultérieurement sur ordinateur. Un module WIFI (réf 451 470) est également disponible afin de visualiser et d’enregistrer la mesure sur une tablette ou un PC équipé...
- Page 4 Mesure ® Conductimètre Initio Réf : 701 653 2.1 Mise en service Appuyer sur le bouton de mise en marche (1) situé sur le côté gauche de l’appareil La mesure s’affiche directement sur l’écran de l’appareil. Pour éteindre l’Initio ® 2, faire un appui court sur le bouton de mise en marche (1) et valider en appuyant sur la molette (3).
- Page 5 Mesure ® Conductimètre Initio Réf : 701 653 Sans thermomètre extérieur Appuyer sur le bouton « Menu » Sélectionner Etalonnage Sélectionner Sans compensation Sélectionner Etalonnage Entrer la valeur de l’étalon puis valider 2.5 Utilisation avec sonde CTA La sonde CTA dispose d’un capteur de température qui permet de compenser automatiquement la mesure faite par la cellule.
- Page 6 Initio disponible notre site Internet dans Ressources/Téléchargements/Logiciels gratuits ou à l’adresse www.jeulin.fr/Initio 2 Connecter l’Initio 2 à l’ordinateur via le câble USB-��USB ® ® Ouvrir le logiciel Initio Charger l’acquisition enregistrée en cliquant sur l’icône : Les données apparaissent alors à l’écran. Un clic-droit sur le graphique permet d’accéder à...
- Page 7 Mesure ® Conductimètre Initio Réf : 701 653 Paramétrer l’entrée directe en fonction du calibre : 0-2ms/cm 0 mS/cm correspond à -5V 2 mS/cm correspond à +5V 0 mS/cm correspond à -5V 20 mS/cm correspond à +5V Exemple avec la console Foxy ®...
- Page 8 Cette page affiche le numéro de série de l’appareil et la version du logiciel, le niveau de charge de la batterie et la langue d’utilisation. Cette dernière peut être modifiée via la molette. 7. Mise à jour www.jeulin.fr/ressources/telechargements/mises-a-jour-pilotes-drivers, retrouvez ® dernière mise à jour pour votre Initio 2.
- Page 9 Pour tous réglages, contacter le Support Technique au 0 825 563 563. La garantie est de 2 ans, le matériel doit être retourné dans nos ateliers et pour toutes les réparations ou pièces détachées, veuillez contacter : JEULIN – S.A.V. 468 rue Jacques Monod CS 21900...
- Page 10 Measure Initio 2 conductivity meter Ref : 701 653 SUMMARY Description ........................10 Use ..........................10 Start up........................11 Browsing ......................... 11 Range........................11 Use with the CTM probe ..................11 Use with the CTA probe ..................12 Data acquisition ...................... 12 2.6.1...
- Page 11 Menu button (4) 2. Use It is recommended that the Initio 2 battery should be fully recharged when it is used for the first time. This should be done using the ��USB charger (7) delivered in a separate package. In general, it is recommended that complete charge/discharge cycles should be carried out (wait until the instrument is fully discharged before completely recharging it).
- Page 12 Initio 2 has three buttons for browsing : Selection-validation (3): The central knob (3) is used to browse through the Initio 2 menus. Do a brief press on the OK button on the middle of the knob to validate. Return (2): The "Return"...
- Page 13 Select Calibrate Enter the value of the standard solution at 25°C and validate 2.6 Data acquisition The Initio 2 has an internal memory to save measurements. There are two available modes: Manual acquisition Acquisition is made point by point. The user saves each measurement manually (see below).
- Page 14 The arrows at the bottom right in the table are used to move through the rows of the table. 4. Analogue outputs The Initio 2 has analogue outputs on banana connectors and on the 3.5 mm jack. 4.1 Banana connectors...
- Page 15 120°C corresponds to 5V 5. WIFI communication The WIFI module (ref 451 470) is used to display Initio 2 data, for example on a tablet. 5.1 Installing the WIFI module The WIFI module is installed when the Initio 2 is switched off.
- Page 16 Select Network Information about the module is displayed on the screen. On the tablet, choose the name of the WIFI network displayed on the Initio 2. Open an internet browser Enter the address displayed by the Initio 2 in the browser address bar.
- Page 17 Measure Initio 2 conductivity meter Ref : 701 653 9. After-sales service The device is under a 2-year guarantee, it must be sent back to our workshops. For any repairs, adjustments or spare parts please contact: JEULIN – TECHNICAL SUPPORT...
