Interfaces
6.1
Vue d'ensemble

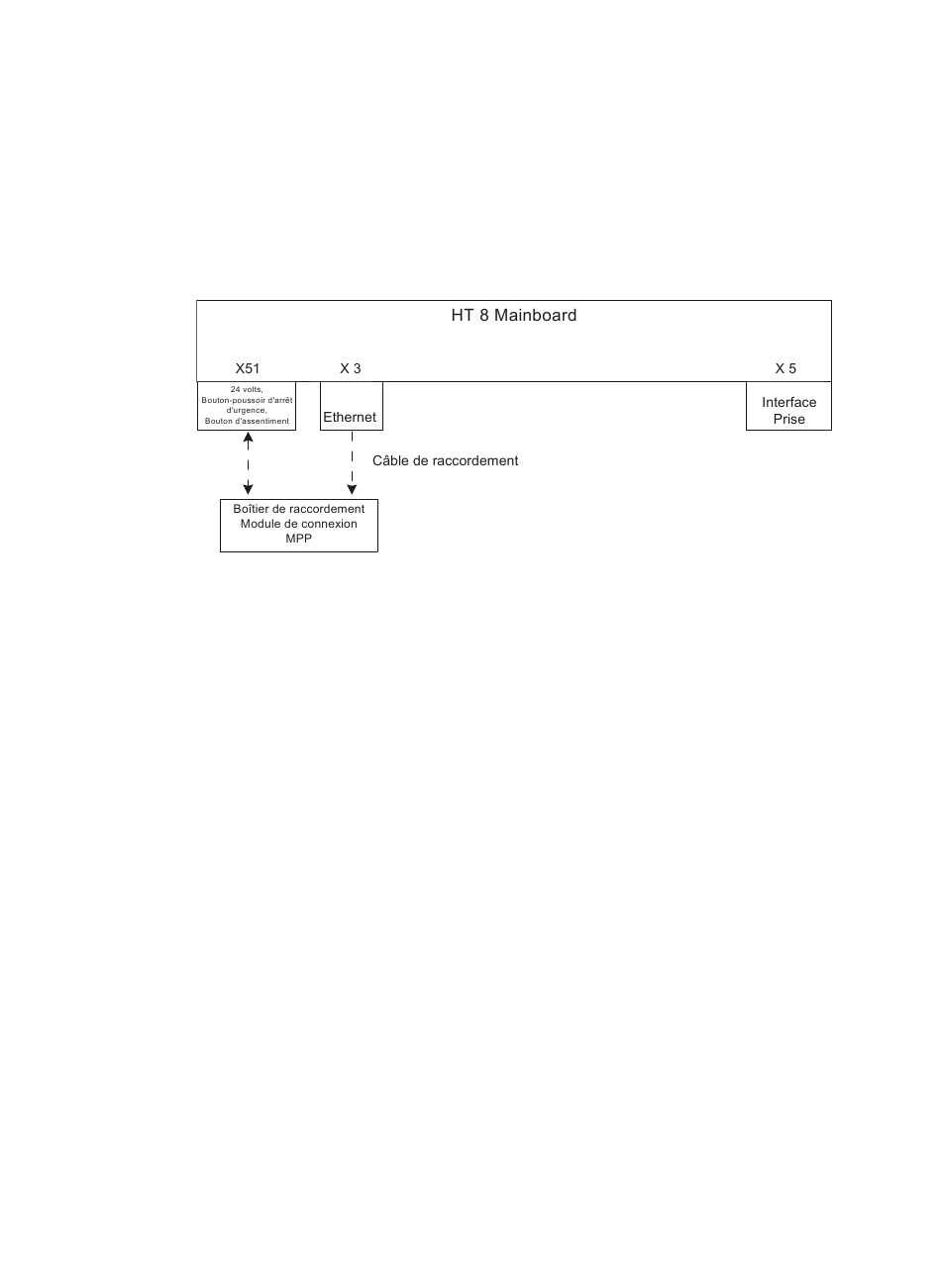

La figure suivante présente les possibilités de raccordement sur le HT 8.
Figure 6-1
6.2
Description
Type de signal
B
O
V
I
VI
VO
K
X3 : Raccordement Ethernet
L'interface Ethernet est compatible avec la norme 10/100/1000BASE-T IEEE 802.3-Standard,
sans fonction Crossover.
Désignation des con‐
necteurs :
Type de connecteur :
Brochage
Pupitre de commande portable HT 8
Manuel, 02/2024, A5E52918633G AA
Schéma bloc des interfaces du HT 8
Signal bidirectionnel
Sortie de signal
Tension d'alimentation
Entrée de signaux
Entrée tension
Sortie de tension
Contact
X3
Connecteur femelle RJ45 à 8 points avec verrouillage (haut)
Le brochage correspond au standard, voir paragraphe "Remarques gé‐
nérales et mise en réseau" → "Raccorder".
6
101
