Menu (détails) :
TEMPÉRAGE :
1. Régulation :
1) Mode de régulation :
Interne (int) : La température est régulée sur la sonde de
température interne�
Externe (ext) : La température est régulée sur la sonde de
température externe�
2) Paramètres de régulation :
Automatique : Les paramètres de température optimaux de
la régulation de température PID sont déterminés automa-
tiquement� Ce mode de fonctionnement est recommandé�
Si «Automatique» est sélectionné, il est possible de régler la
dynamique de la régulation de température�
°C

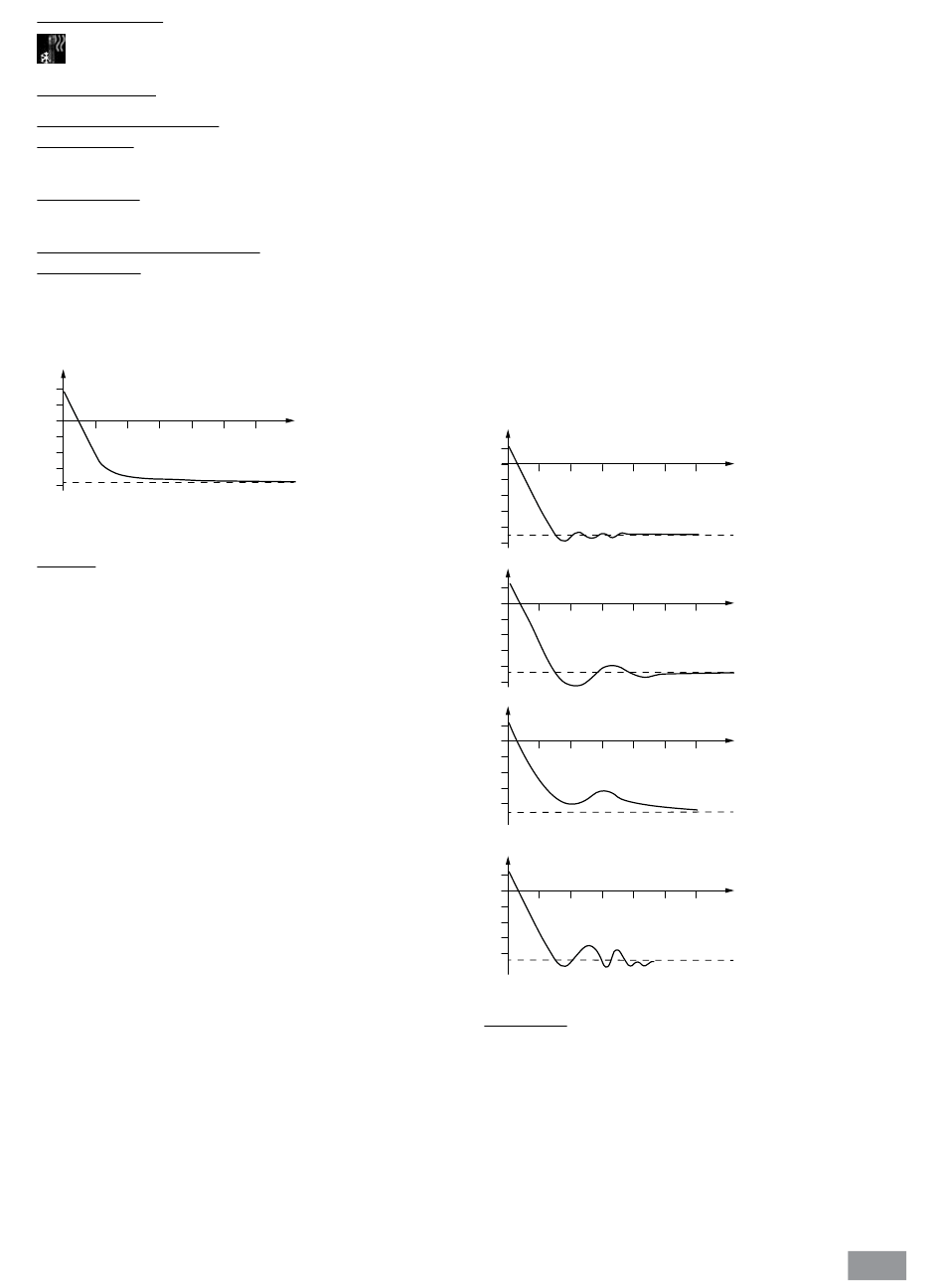

Fig. 25 (Exemple courbe de refroidissement mode
« Automatique »)
Manuel:
Les paramètres de régulation de la régulation de tempéra-
ture PID peuvent être réglés manuellement�
« Manuel » ne devrait être utilisé qu'en cas d'exigences par-
ticulières de régulation de la température�
Si « Manuel » est sélectionné, les paramètres suivants
peuvent être réglés pour la régulation de température « In-
terne (int) » et « Externe (ext) »:
Kp: Coefficient proportionnel
Le coefficient proportionnel Kp est l'amplification de la ré-
gulation et il détermine l'effet direct de l'écart de régulation
(différence entre les températures de consigne et réelle) sur
la grandeur de réglage (durée d'activation du chauffage)�
Des valeurs Kp trop grandes peuvent entraîner des dépas-
sements du régulateur�
Ti: Temps d'intégrale
Le temps d'intégrale Ti (s) est le temps de compensation et
il détermine l'effet de la durée de l'écart de régulation sur la
grandeur de réglage� Le Ti permet de compenser un écart
de régulation durable existant� Un Ti important signifie une
influence réduite et plus lente sur la grandeur de réglage�
Des valeurs Ti trop petites peuvent entraîner une instabilité
du régulateur�
Td: Temps différentiel
Le temps différentiel Td (s) est le temps de dérivée et il
détermine l'effet de la vitesse de changement de l'écart
de régulation sur la grandeur de réglage� Le Td permet de
compenser des écarts de régulation rapides� Un Td impor-
tant signifie une influence plus rapide et plus longue sur la
grandeur de réglage� Des valeurs Td trop grandes peuvent
entraîner une instabilité du régulateur�
t
Ts: Temps d'échantillonnage
Le temps d'échantillonnage Ts (s) est l'intervalle de temps
pendant lequel l'écart de régulation est défini et la grandeur
de réglage correspondante est calculée (en fonction de Kp,
Ti, et Td)�
Ts doit être adapté à l'inertie (somme de toutes les
constantes de temps) de la chaîne de régulation externe
afin que la grandeur de réglage puisse produire dans l'inter-
valle donné un changement continu et mesurable de l'écart
de régulation� Des valeurs Ts trop petites ou trop grandes
peuvent entraîner une instabilité du régulateur�
Prop_Bp : Plage proportionnelle max�
Prop_Bn : Plage proportionnelle min�
La plage proportionnelle est la plage située au-dessus
(Prop_Bp) et en dessous (Prop_Bn) de la valeur définie, dans
laquelle la valeur de régulation initiale est calculée via la
différence entre la valeur réelle et la valeur théorique et les
paramètres PID�
Exemples de réglages non optimaux :
°C
Kp trop grand
°C
Ti trop petit
°C
Kp trop petit
Ti trop grand
°C
Td trop grand
Fig. 26
3) Fluides :
Dans l'option « Fluides », il est possible de sélectionner dif-
férents fluides caloporteurs�
Le liquide choisi limite la plage de réglage de la température
de consigne� Voir le tableau du paragraphe « Fluides (infor-
mations standards sur les fluides IKA) »�
Les valeurs de température maximum et minimum du li-
quide choisi sont réglables dans ces limites�
t
t
t
t
18
