INSTRUCTIONS : Poulie de Tension Compact 200 Cod: DYN 66.1.06
Date : 04/09/2024 Révision: 06
Si l'on ne monte pas le tenseur de câble (15) (DIN 1480 M10), il faudra serrer les écrous de compression du ressort
(5) jusqu'à ce que la pièce Actionneur contact de relâchement (8) arrive à sa position maximale . Il faut rappeler que
le processus de serrage des écrous (5) doit se faire en alternant l'un et l'autre.
Une fois qu'on libère la tension du câble du limiteur, il faut retirer les serre-câbles (14) qui amarrent ce câble à la
fixation limiteur de la barre de commande extensible (13). Ensuite, on répète l'opération d'appliquer de la tension à
l'extrémité libre .
Après, il faudra fixer le câble à l'aide de serre. Enfin, on dévisse les écrous (5) comme cela est expliqué dans le
paragraphe 2.4.
3 COMPACT 200 UNIDIRECTIONNELLE
La poulie tendeuse Compact 200 est disponible en version unidirectionnelle, avec moins de tension (tension
minimale 280 N et tension maximale 500 N).
La poulie tendeuse unidirectionnelle a les mêmes dimensions que sa version bidirectionnelle, excepté pour sa
hauteur, de 20 mm de plus. Voir le plan DYN 66.C001.

4 CONSEILS

• Positionner la poulie de tension Compact dans l'installation de manière que le câble forme un angle de
90º avec le couvercle supérieur (7) .
• Appliquer une tension suffisante au câble du limiteur préalablement fixé avec des serre-câbles à la fixation
limiteur de la barre de commande extensible (13).
5 COEFFICIENT DE SÉCURITÉ DU CÂBLE

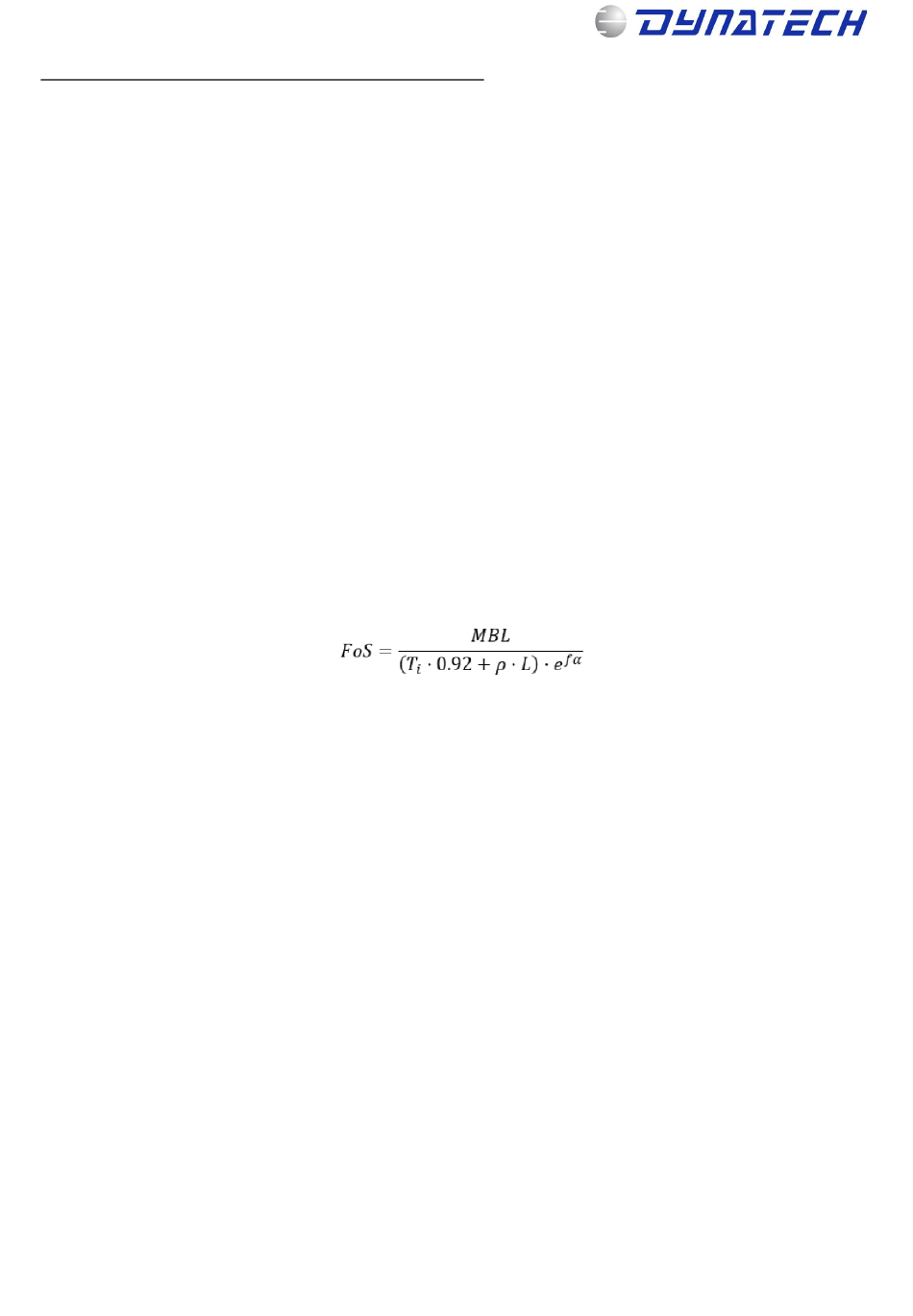

Pour calculer le coefficient de sécurité du câble, en utilisant la Compact, appliquer la formule suivante :
• MBL= Minimum breaking load (Charge minimale de rupture du câble)
• Ti = 625 N (Tension maximale fournie par la Compact)

6 PLANS DE L'ENSEMBLE

Les plans suivants sont incorporés à la suite.
• DYN 66.C001.01
• DYN 66/1.C001.00
DYN 66/1.C002.00
•
