Installation
Deux unités de sauvegarde, deux systèmes hôtes.

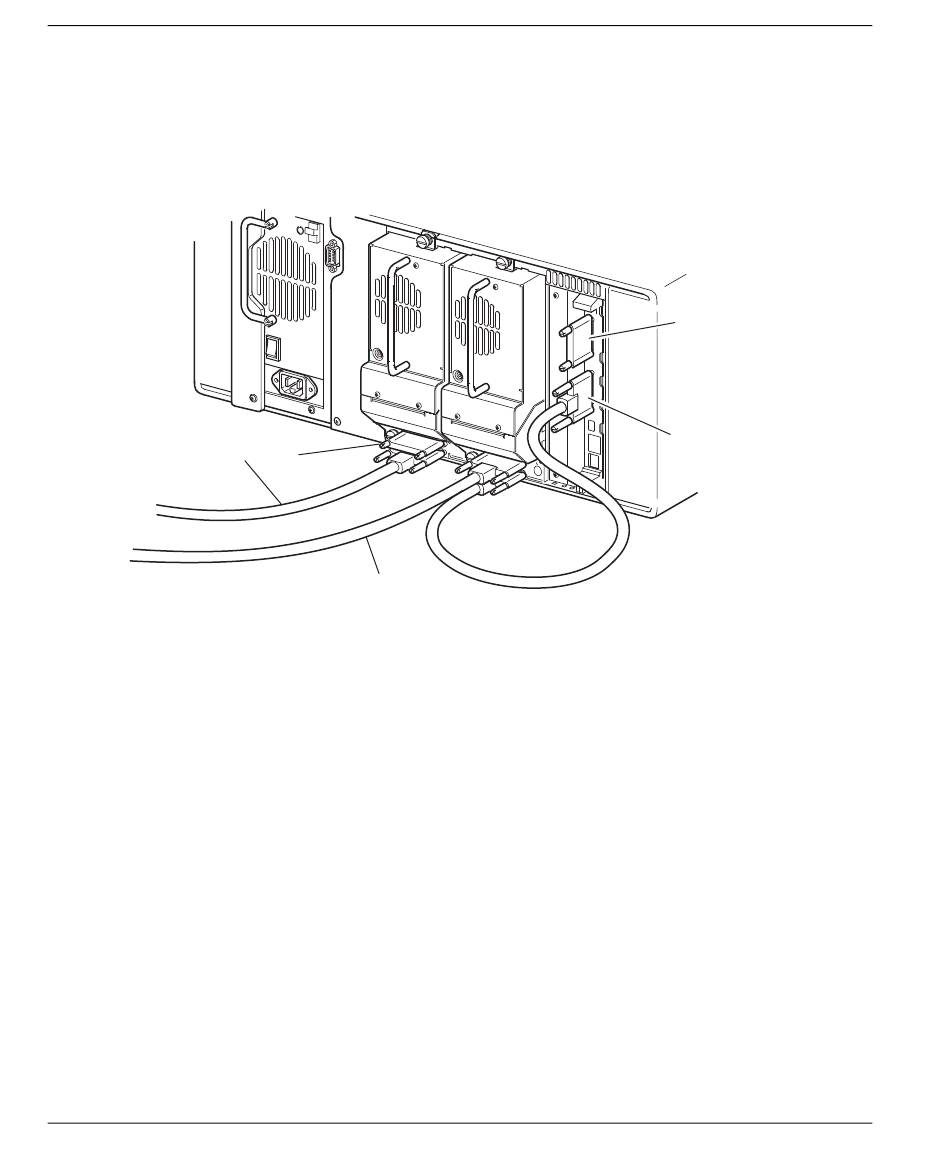

La Figure 2–7 montre un câblage SCSI classique pour une librairie avec deux unités
de sauvegarde installées pour deux systèmes hôtes.
Figure 2–7. Configuration de câbles SCSI d'une librairie MSL5026
1
Terminaison SCSI
2
Vers la carte contrôleur de la librairie
3
Vers le système hôte
4
Terminaison SCSI
5
Vers le système hôte
2–10
5 4
3
(deux unités de sauvegarde, deux systèmes hôtes)
Manuel de l'utilisateur de les Librairies Compaq StorageWorks MSL5000
