Raccordement des capteurs SE 655 / SE 656

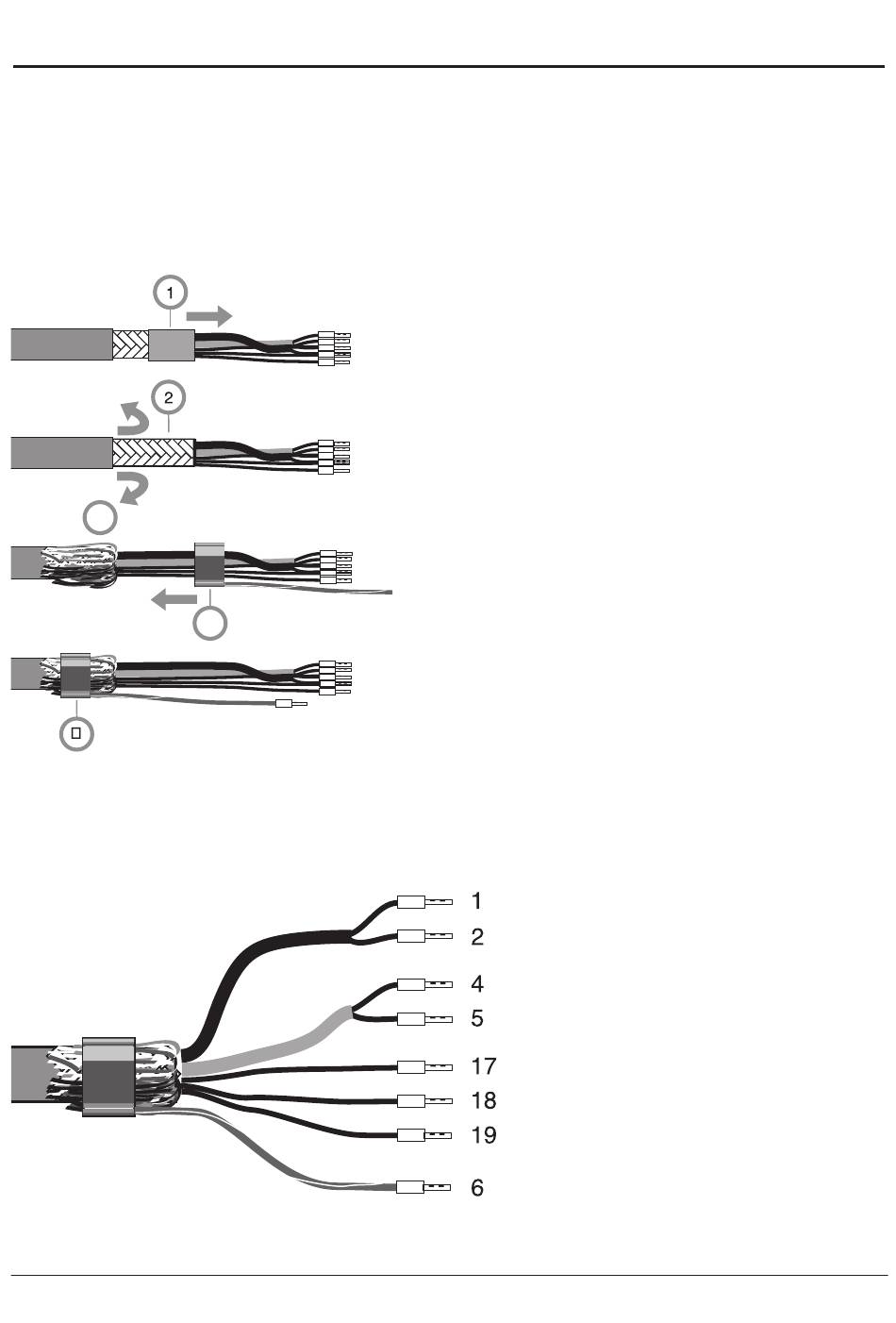

Préparer le câble de mesure spécial
Préparation du raccordement du blindage
Câble de mesure spécial préparé pour capteur SE 655 / SE 656
3
Le câble de mesure spécial préparé :
4
coax rg
coax bc
vt
bc
jn
vt/jn
• Faire passer le câble de mesure spécial
vers les connexions à travers le passage
de câble.
• Retirer la partie déjà sectionnée de la
gaine du câble (1).
• Retourner la tresse de blindage (2) vers
l'extérieur, sur la gaine du câble (3).
• Passer ensuite la bague de serrage (4) sur
la tresse de blindage et serrer avec une
pince (5).
bl
receive hi
rg
receive lo
rg
send lo (pont vers 3 !)
bl
send hi
RTD (temp)
RTD (temp)
sense (temp)
shield
21
