SECTION 6

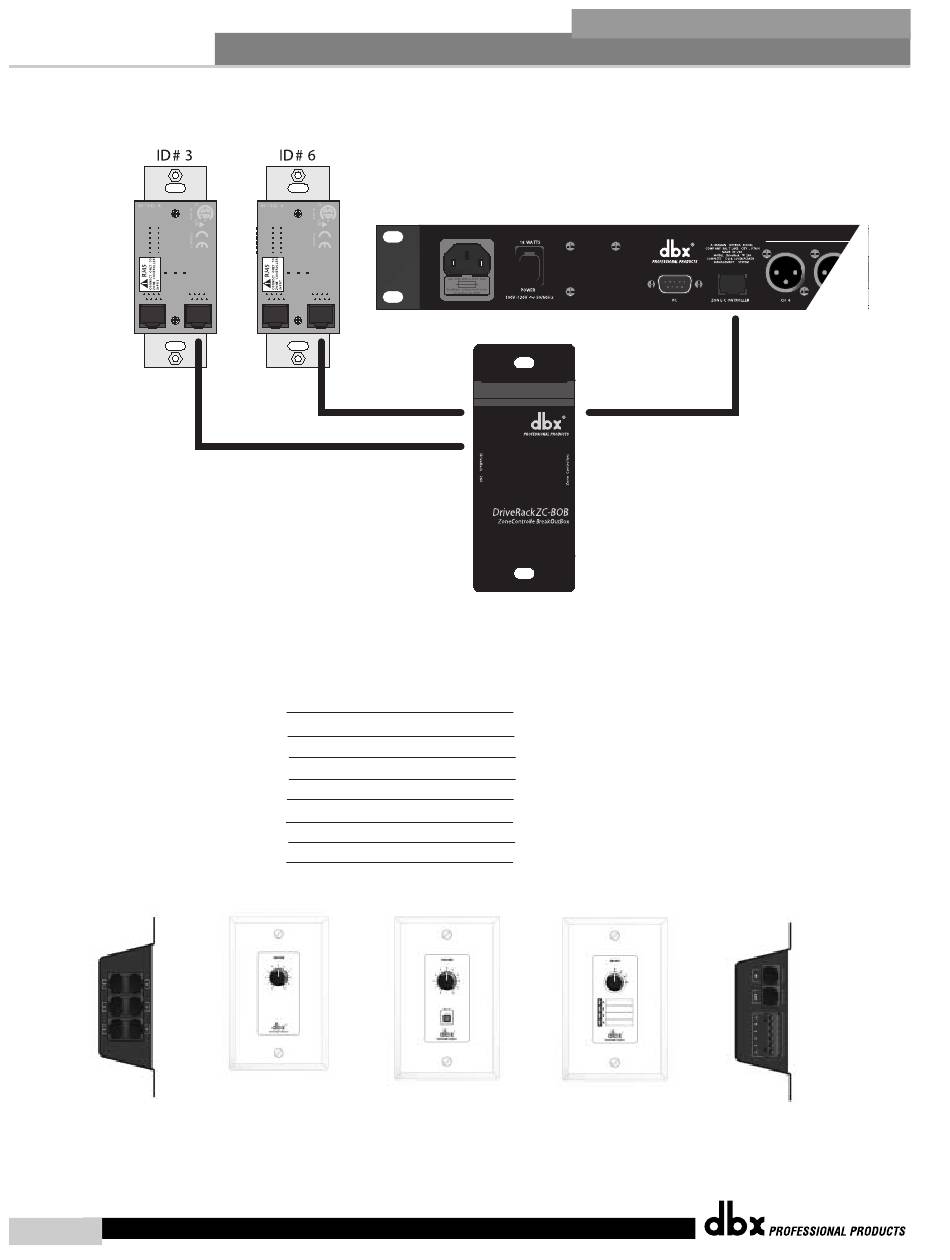

Schéma C
ZC-BOB
DriveRack™ Mode d'emploi
56
Gestion à distance
Caractéristiques du câble : Câble de catégorie 5
avec 4 paires torsadées de section 0,5 mm
RJ-45
(8 contacts)
Blanc/Orange
1
Orange
2
Blanc/Vert
3
Vert
4
Blanc/Bleu
5
Bleu
6
Blanc/Marron
7
Marron
8
ZC-1
2
RJ-45
(8 contacts)
- VREF
1
- Zone 1
2
- Zone 2
3
- Zone 3
4
- Zone 4
5
6
- Zone 5
- Zone 6
7
- Masse
8
ZC-2
ZC-3
DriveRack
ZC-4
®
™
