electrical conductor, verify zero electrical energy with proper voltage testing instrument and the proper procedure as
per NFPA 70E 120.1(5), 120.2 (F)(2)(f)(1-6), OSHA 1910.333(b)(2)(iv)(B)."
AVANT D'OUVRIR UN PANNEAU ÉLECTRIQUE, COUPER L'ALIMENTATION! LES PROCÉDURES DE SÉCURITÉ S'APPLIQUENT
TOUJOURS! Avant d'effectuer des travaux sur un conducteur électrique, vérifier que le courant est coupé à l'aide d'un instrument de mesure de
tension approprié en suivant la procédure adéquate, selon les normes de la NFPA (National Fire Protection Association) 70E 120.1(5), 120.2
(F)(2)(f)(1-6), de l'OSHA (Occupational Safety and Health Administration) 1910.333(b)(2)(iv)(B).

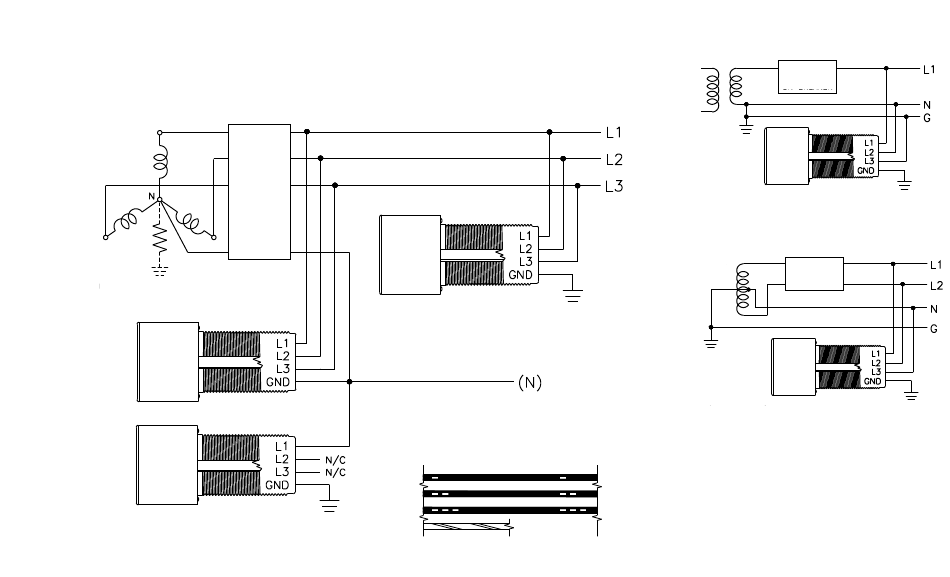

TRIPHASÉ EN ÉTOILE, 4W + MASSE
ALIMENTATION
PRINCIPALE
CONFIG. EN ÉTOILE NON MIS
À LA TERRE OU À HAUTE RÉSISTANCE
MONITEUR DE TENSION
DE PHASE À PHASE ET
DE PHASE À NEUTRE Nº 2
MONITEUR DE TENSION
NEUTRE À LA TERRE Nº 3
Figure 3
INTERRUPTEUR
OU
DISJONCTEUR
DE SÉCURITÉ
À FUSIBLE
MONITEUR DE TENSION
DE PHASE À PHASE ET
PHASE À TERRE Nº 1
L1
L2
MISE
À LA TERRE
L3
GND
TYPICAL CONFIGURATION
THREE PHASE DELTA, 3W + GND
MISE
À LA TERRE
NEUTRE
IDENTIFICATION DES FILS
WIRE IDENTIFICATION
R-3MT-VI
IDENTIFICATION DES FILS
VER/JAU
MIS À LA
MASSE OU
ISOLÉ
MIS À LA
MASSE OU
ISOLÉ
MONOPHASÉ, 2W + MASSE
INTERRUPTEUR OU
DISJONCTEUR DE
MONOPHASÉ, 2W + MASSE
ALIMENTATION
PRINCIPALE
SÉCURITÉ À FUSIBLE
ALIMENTATION
PRINCIPALE
MONOPHASÉ, 3W + MASSE
INTERRUPTEUR OU
ALIMENTATION
DISJONCTEUR DE
PRINCIPALE
MONOPHASÉ, 3W + MASSE
SÉCURITÉ À FUSIBLE
ALIMENTATION
PRINCIPALE
(L1-L3, GND) Voir le schéma d'identification des fils
(L1-L3, GND) Voir le schéma d'identification des fils
NOIR
NOIR
NOIR
OU
DISJONCTEUR
DE SÉCURITÉ
À FUSIBLE
PRISE DE
TERRE
Figure 4
PRISE DE
TERRE
INTERRUPTEUR OU
DISJONCTEUR DE
SÉCURITÉ À FUSIBLE
MISE À LA
TERRE
MISE À LA
Figure 5
TERRE
INTERRUPTEUR OU
DISJONCTEUR DE
SÉCURITÉ À FUSIBLE
MISE À LA
TERRE
MISE À LA
TERRE
