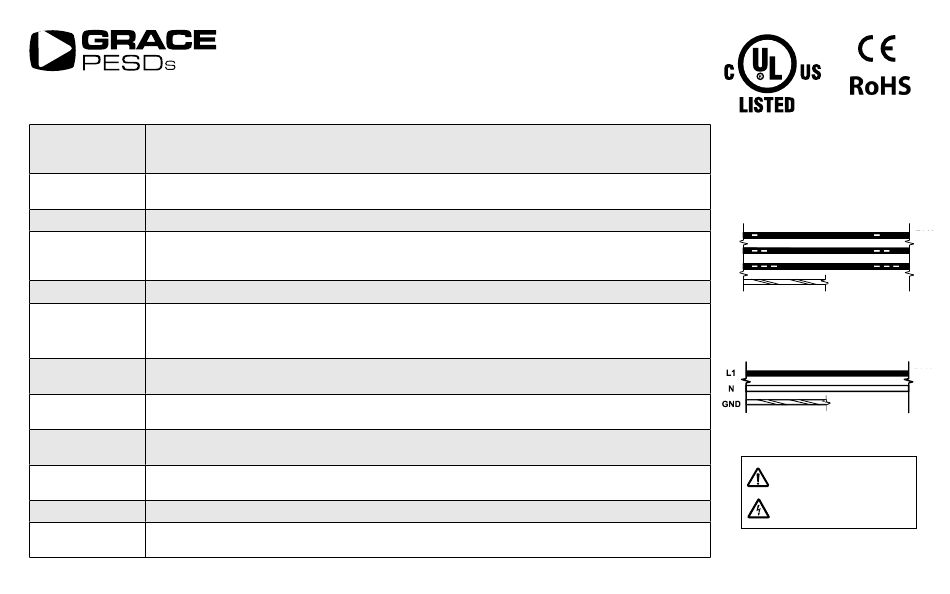

SPÉCIFICATIONS
Plage de tension
Point d'essai : CA monophasé ou triphasé : 0 - 1 000 VCA à 50/60/400 Hz
de fonctionnement
Indicateur de tension : CA monophasé ou triphasé : 20 - 1 000 V, 50/60/400 Hz
en courant alternatif
Tension CC ou plage
Point d'essai : 0 à 1 000 VCC n'importe quel (2) fils
d'énergie stockée
Indicateur de tension : 20 - 1 000 V, (tensions ligne à ligne ou ligne à terre)
Tension maximale
1 000 VCA ou 1 000 VCC
Point d'essai : 3.3 watts à 1 000 V (environ), la charge de défaut de tous les (2) points d'essai
Consommation
correspondants étant court-circuitée indéfiniment
d'énergie maximale
Indicateur de tension : 1,1 watts
Températures
En fonctionnement : -40 °C à +75 °C Entreposage : -45 °C à +85 °C
Courant maximal de défaillance d'un seul composant à 1 000 VCA ou 1 000 VCC
Courant
Point d'essai : 3,3 mA avec un court-circuit momentané entre tous les (2) points d'essai
de défaillance
Indicateur de tension : 1.5 mA avec une (1) résistance de puissance en série d'entrée de ligne court-circuitée
Point d'essai : (3) résistances en série de tolérances de 51K 1W 1 % encapsulées entre chaque fil
Résistance interne
d'entrée et le point d'essai respectif (306 K Ω 6W équivalent entre deux points d'essai quelconques)
-3,2 % de la tension appliquée avec un voltmètre d'impédance d'entrée de 10 M Ω connecté à tous (2)
Exactitude de sortie
points d'essai
4 fils : (4) fils, 8 pi, 14 AWG, 90 °C à 1 000 V, UL-1452, isolés PVC avec gaine de nylon
Terminaisons
3 fils : (3) fils, 8 pi, 14 AWG, 90 °C à 1 000 V, UL-1452, isolés PVC avec gaine de nylon
Catégories de
CAT III à 1 000 VCA max., degré de pollution 3, CAT IV à 600 VCA max., degré de pollution 3
tension nominale
Boîtier
Matériau homologué UL, entièrement encapsulé, y compris les DEL pour la protection de l'environnement
R-3MT-VI : (6) DEL rouges {L1, L2, L3} et (2) jaunes {GND}, très brillantes
Indicateurs
R-3MT-VI-AC3 : (4) DEL rouges {L1, N} et (2) jaunes {GND}, très brillantes
Remarque : Toutes les cotes ci-dessus sont de LIGNE À LIGNE ou de LIGNE À MASSE
Le ChekVolt
est un dispositif combiné utilisé pour vérifier
®
la présence de tension à l'aide d'une indication visuelle
et l'absence au moyen d'un test mesuré.
L2
L3
L1
NOTE: (4) Test point jacks accept .080" DIA. probe points.
THREE PHASE DELTA, 3W + GND
Type UL 4, 4X,
ÉQUIVALENT
12, 13,
DE MESURE
IP2X, IP66, IP69,
E311256
IP69K
IDENTIFICATION DES FILS
WIRE IDENTIFICATION
R-3MT-VI
L1
L2
L3
GND
VER/JAU
IDENTIFICATION DES FILS
R-3MT-VI-AC3
VER/JAU
Avertissement
Avertissement, possibilité
de décharge électrique
NOIR
NOIR
NOIR
NOIR
