Raccordement d'un deuxième
RollerDrive
Version 1.0 (12/2010) fr
Traduction du mode d'emploi original
ZoneControl
Montage et installation
Dans un convoyeur, il est possible d'entraîner des zones avec d'autres
RollerDrive qui sont respectivement activés et désactivés de manière synchrone
avec le RollerDrive du ZoneControl. Il peut être nécessaire de procéder ainsi par
exemple en cas de charges lourdes ou de zones longues.

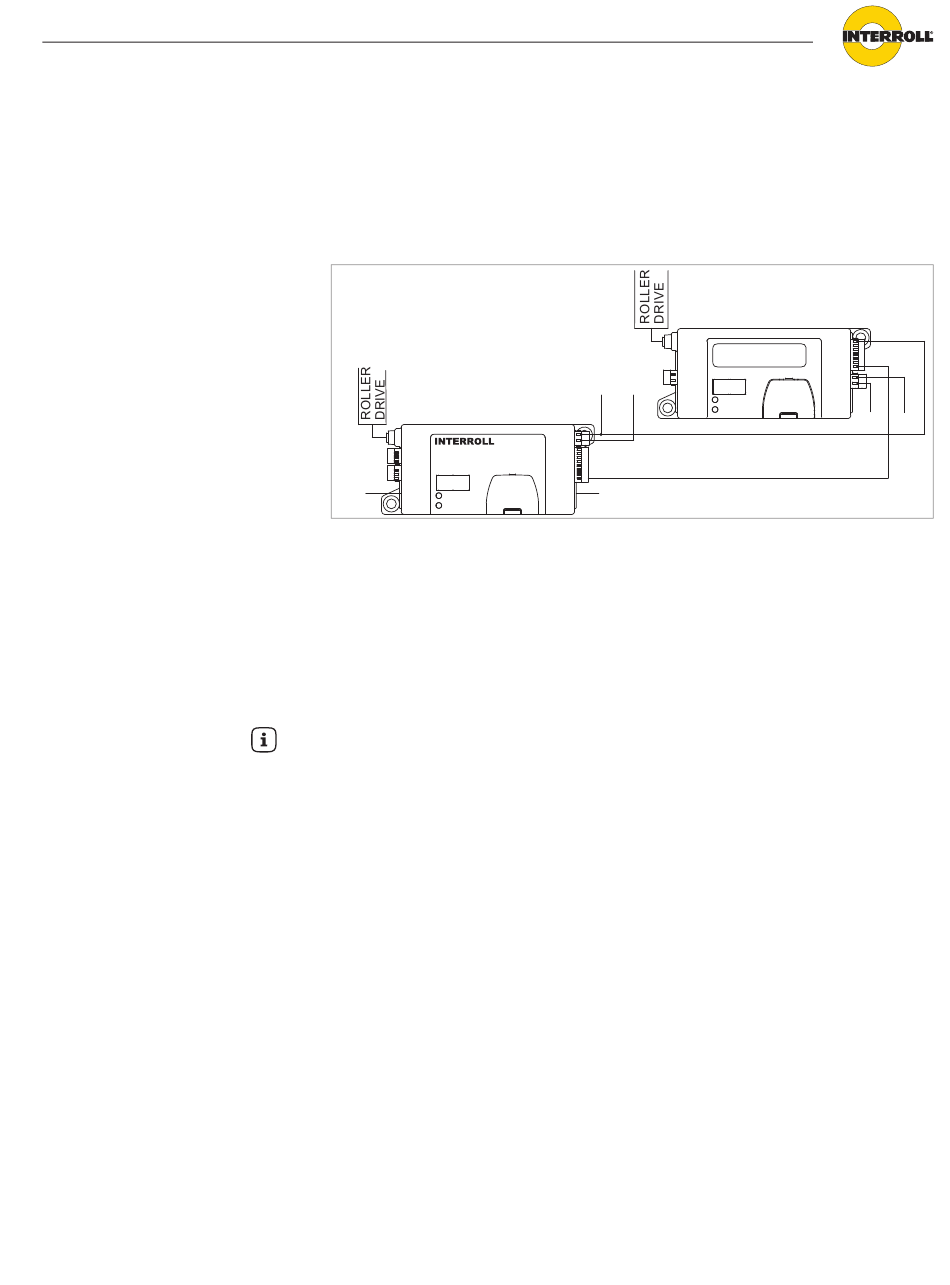

¾ Relier la sortie EXT_ON du ZoneControl avec l'entrée SPEED A d'un module
DriveControl 20.
ZoneControl
PTP
¾ Relier la masse du ZoneControl (GND) avec la masse de signal Common
GND du module DriveControl 20. Si possible, utiliser la même source de
tension pour le ZoneControl et le DriveControl 20.
¾ Présélectionner sur le module DriveControl 20 une vitesse comparable à celle
du ZoneControl à l'aides des commutateurs DIP SPEED A jusqu'à D.
¾ Lorsque la fonction DIR_RET doit être utilisée dans l'application, relier
l'entrée DIR du DriveControl 20 au signal DIR_RET du ZoneControl et régler
le commutateur DIP DIR sur le DriveControl 20 de telle sorte que le
RollerDrive tourne dans le bon sens.
Les changements de vitesse via un signal externe SPEED n'ont d'effet que sur
les RollerDrive qui sont directement raccordés à un module ZoneControl. Les
RollerDrive qui sont raccordés à un module DriveControl 20 ne remarquent
aucun changement de vitesse via le signal.
DriveControl
GND
+24V
8
PTP
1
7
+24V GND
25
