Version 1.0 (12/2010) fr
Traduction du mode d'emploi original
ZoneControl
Montage et installation

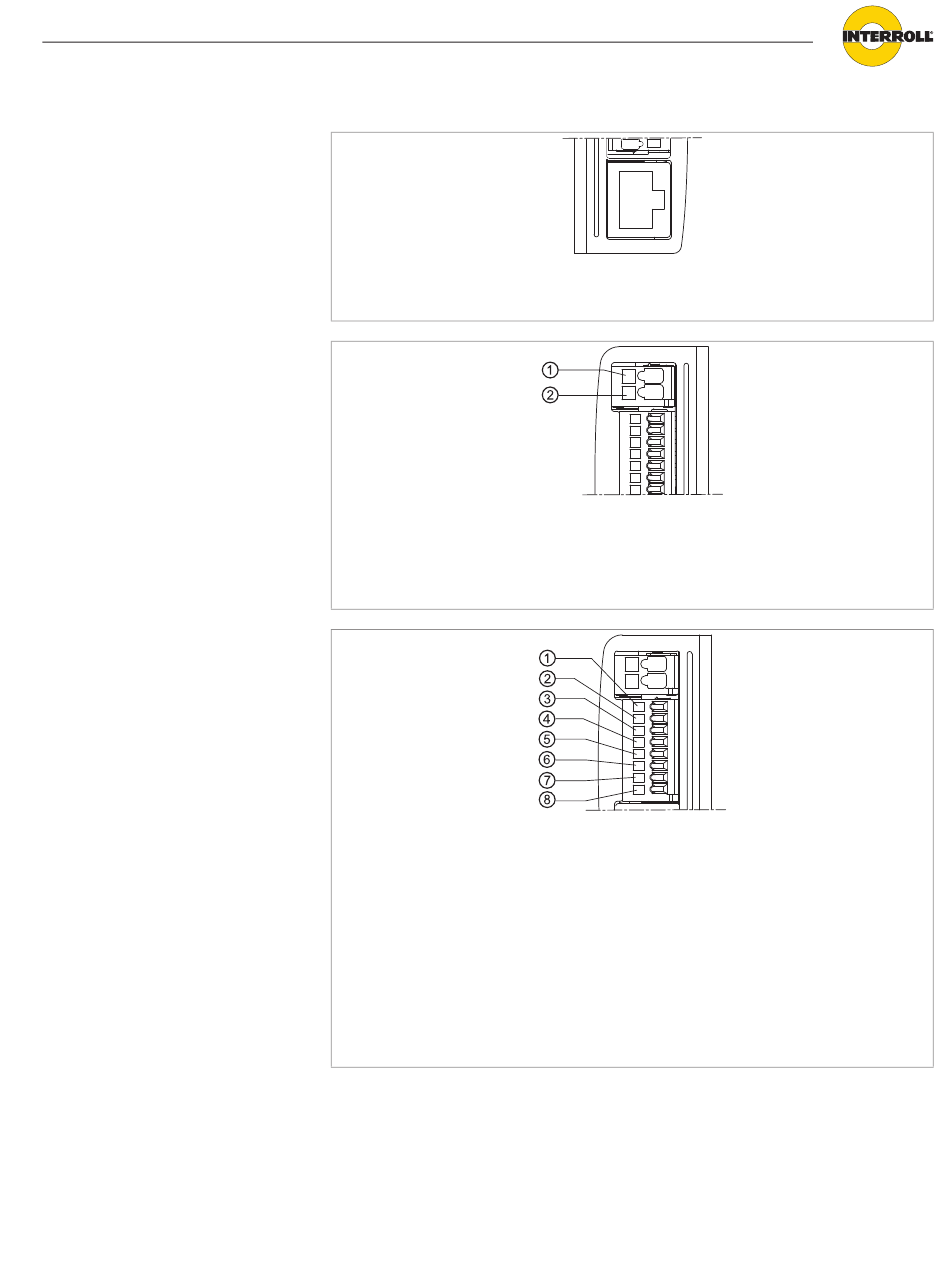

Raccordement poste à poste amont : Douille RJ45, 8 pôles Molex 43860
Connecteur opposé : cordon de raccordement surmoulé
Raccordement de l'alimentation en tension : Connecteur opposé WAGO
734-102
WAGO 734-162/105-604
1
GND (Terre)
Connexion entrées/sorties : Connecteur opposé WAGO 733-108
WAGO 733-368/105-604
1
EXT_ON (Sortie pour signal de
démarrage supplémentaire)
2
CLEAR (Entrée pour le signal de
déblocage)
3
SPEED (Entrée pour le réglage de
la vitesse)
4
DIR_RET (Entrée pour changer le
sens de rotation, ne s'applique que
pour un signal actif sur CLEAR.)
2
+24 V CC
5
ERROR (Sortie pour signal
d'erreurs)
6
ZONE_STATUS (Sortie pour signal
d'état de zone)
7
ZONE_START (Entrée pour le
signal de démarrage)
8
ZONE_STOP (Entrée pour le
signal d'arrêt)
21
