Version 1.0 (12/2010) fr
Traduction du mode d'emploi original
ZoneControl
Informations sur le produit

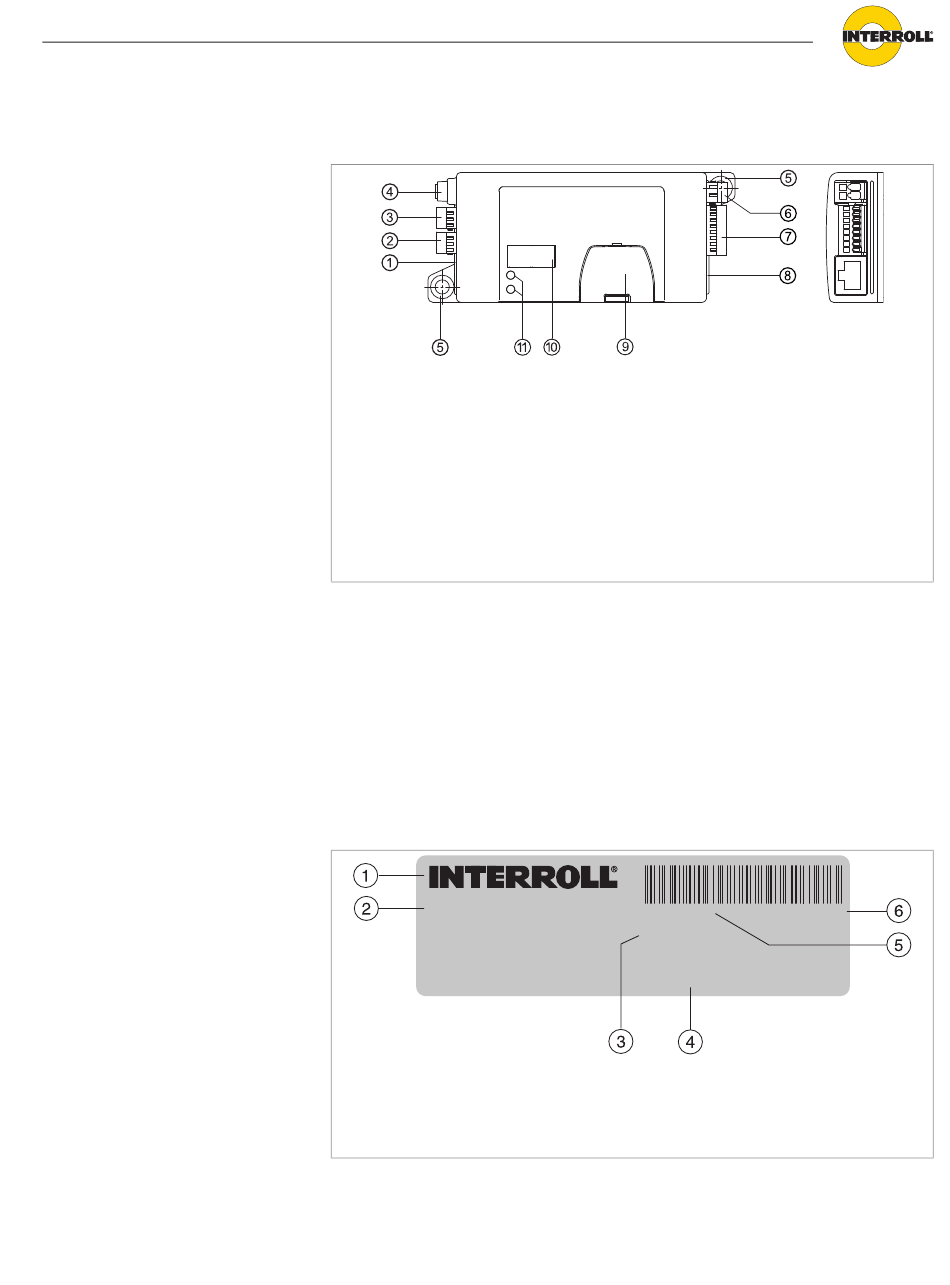

Composants
ZoneControl
1
Raccordement avec PTP-amont
2
Raccordement capteur de zone
3
Raccordement capteur de
démarrage
4
Connexion RollerDrive
5
Patte de fixation avec alésage pour
boulon à tête fraisée
6
Raccordement de l'alimentation en
tension
Équipement fourni
Les pièces suivantes sont fournies à la livraison du ZoneControl :
•
ZoneControl
•
Connecteur opposé pour la tension d'alimentation (WAGO 734-102/xxx-xxx)
•
Connecteur opposé entrées/sorties (WAGO 733-108/xxx-xxx)
•
Outils pour connecteur opposé de tension d'alimentation (noir)
•
Outils pour connecteur opposé entrées/sorties (jaune)
Plaque signalétique
Les indications sur la plaque signalétique servent à identifier le ZoneControl.
ZoneControl
for RollerDrive
ZoneControl
1
Constructeur
2
Nom du produit
3
Semaine/année de production
7
1)
Connexion entrées/sorties
8
Raccordement avec PTP-amont
9
Capot du commutateur DIP
bl
Marqueur (remplaçable)
bm
DEL rouge et verte
1)
PTP = liaison poste à poste
1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9
06/10
Interroll Enineering GmbH
42929 Wermelskirchen • Germany
www.interroll.com
4
Adresse du fabricant
5
Numéro d'article
6
Numéro de série
1)
11
