MODES CANAUX
Huit modes canaux peuvent être sélectionnés pour
une configuration simple, en omettant les options
non voulues.
AVERTISSEMENT
Dans un système 24V, les modes Lumière
12V et Switched Light 12V passeront en
24V en Réinitisalisation Manuelle Toujours
Allumée Manual Override Always On
(section 3.2).
5.2.1
Conventionnel
Le mode conventionnel est utilisé seulement pour
allumer et arrêter le canal. Voir section 5.3 pour les
options de mode canal. En mode Conventional la
tension de sortie est égale à la tension d'entrée, il
n'y a pas de PWM sur ce canal.
Application: navigation Electronics, réfrigérateur.
+
_
5.2.4
Switched light 12V
Le Switched light 12V est pratique pour l'éclairage
en 12V avec interrupteur intégré. L'option Minimum
Current est omise pour éviter qu'une alarme non
désirée ne se déclenche à l'arrêt. Avec une
alimentation en 24V, le mode Switch light 12V est
toujours possible.
Application: lumière de lecture avec interrupteur
intégré.
5.2.5
Switched light 24V
Voir Switched light 12V, maintenant pour le 24V.
Avec une alimenation en 12V, le mode Switched
light 24V n'est pas pratique.
5.2.6
Motor
Cette fonction comprend un réglage en option de 1
seconde. Application: ventilateur ou pompe toilettes.
FR / Digital DC 10x10A / Octobre 2010

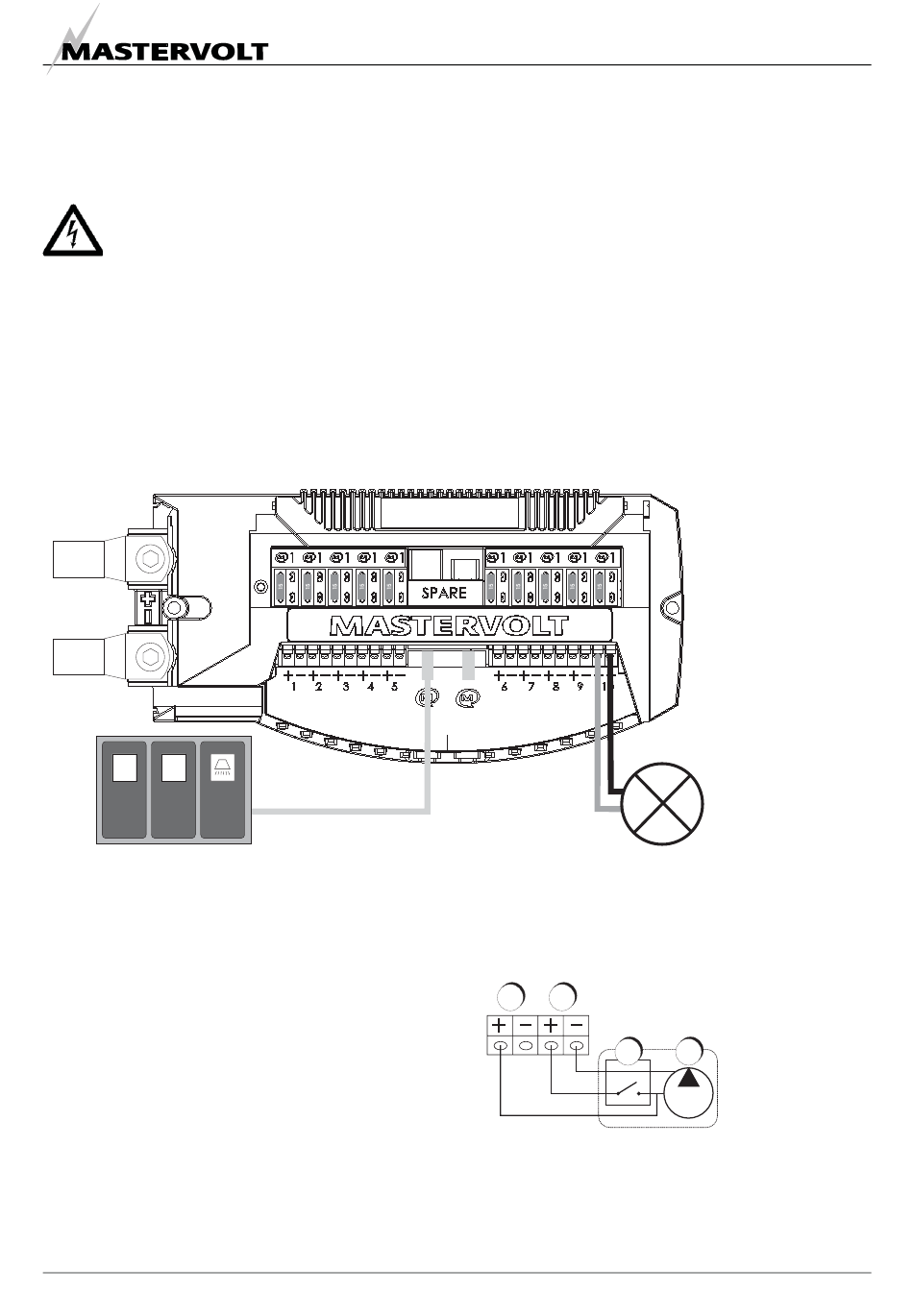

Figure 9: Installation d'une lumière
5.2.2
Light 12V
La lumière 12V est pratique pour l'éclairage 12V
sans interrupteur intégré. Une correction pour de
faibles chutes de tension a été intégrée. En cas
d'alimentation 24V, le mode Light 12V est toujours
disponible. L'intensité de lumière peut être ajustée
par la configuration MasterBus. Mode variation:
•
dimming,
•
fading out,
•
fading in and out.
Manual Override annule le réglage Light 12 V, voir
section 3.2.
Application: lumières navigation et de plafond.
5.2.3
Light 24V
Voir light 12V, maintenant en 24V. A une
alimentation de 12V, le mode Light 24V n'est pas
pratique.
5.2.7
Bilge pump float
Fonction pour pompe de cale avec interrupteur
floating. La pompe de cale comprend un interrupteur
float activant la pompe en cas d'arrivée d'eau, avec
option Always On.
1
2
3
Figure 10: Installation d'un interr pompe de cale
FONCTIONS MASTERBUS
1. Sortie contrôlée
par bouton poussoir
4
(négatif pas
nécessaire)
2. Always On
3. Interrupteur Float
4. Pompe
93
